Mesures photogrammétriques dans l'église de Scharan | 24 juin 2014
Dans le cadre d'un état des lieux réalisé à l'extérieur et à l'intérieur de l'église de Scharans, l'HMQ a réalisé, à l'aide de la photogrammétrie terrestre, des vues de la façade et des éléments architecturaux.
L'église réformée constitue depuis toujours le cœur du paisible village grison de Scharans (GR), situé sur le versant sud du Piz Scalottas. En mai 2014, cette église de style gothique tardif, avec tous ses détails architecturaux, a été littéralement « mise en avant » par les collaborateurs de l'HMQ . Grâce à l'utilisation de techniques de capture photogrammétrique de pointe, il a été possible de créer des orthophotos haute résolution, photoréalistes et à l'échelle exacte d'une voûte à nervures croisées de style gothique tardif.
Photogrammétrie – le procédé de mesure
Les photos sont une belle chose : elles nous rappellent nos dernières vacances ou la dernière fête entre amis. Mais malheureusement, elles sont, pour parler crûment, assez plates et bidimensionnelles.
La photogrammétrie est un domaine spécialisé de la géomatique qui permet de déterminer la forme et le volume d'un objet à partir de photographies. La reconstruction tridimensionnelle d'objets spatiaux s'effectue en calculant les trajectoires des rayons dans les différentes photos. L'un des grands avantages de la photogrammétrie est qu'elle permet de mesurer les objets sans les toucher, ce qui est particulièrement important dans le domaine de la conservation des monuments historiques et des objets culturels.

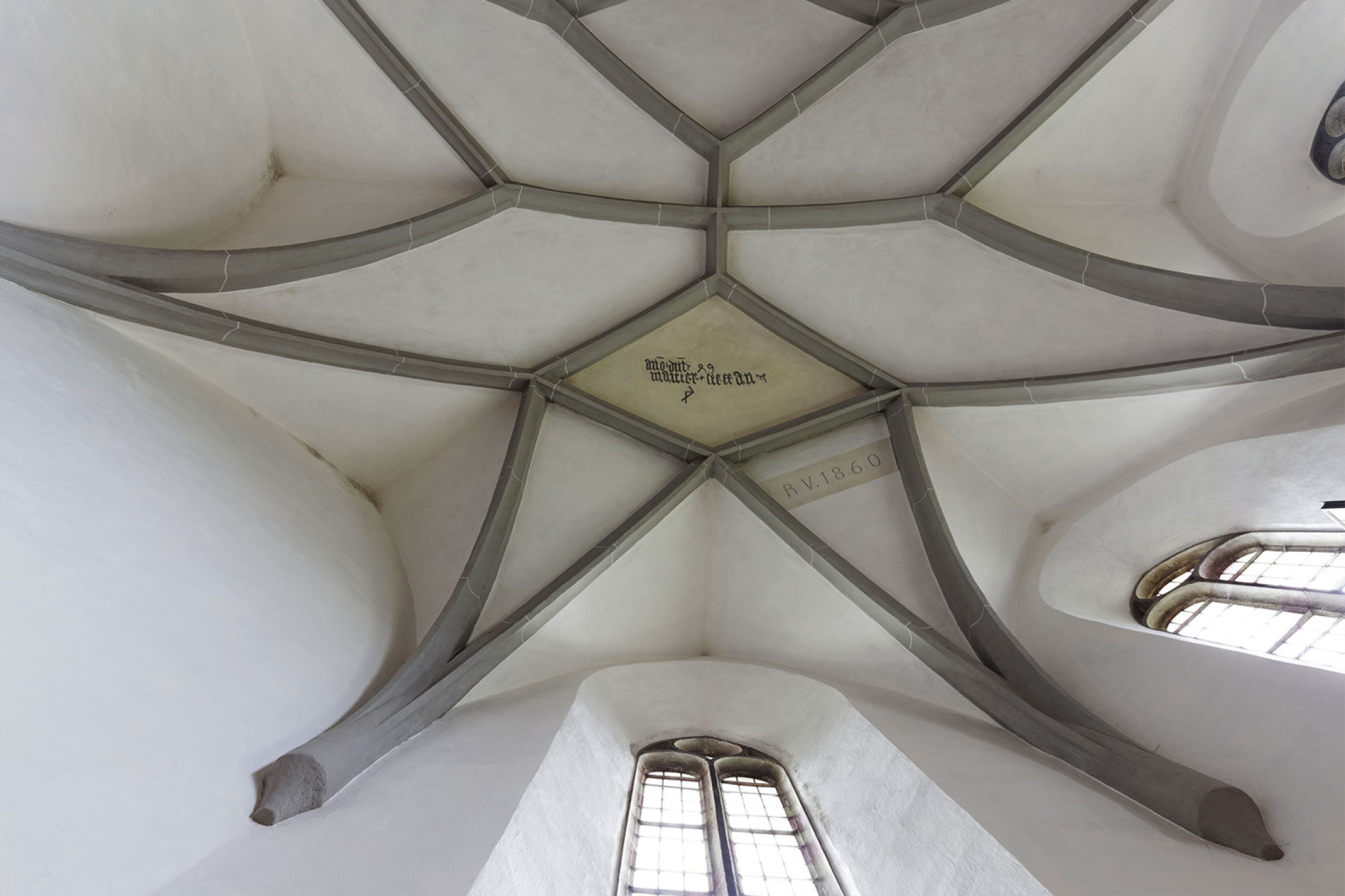

La « HMQ » a réalisé un relevé précis de la voûte en croisée d'ogives et des fonts baptismaux à l'aide de la photogrammétrie

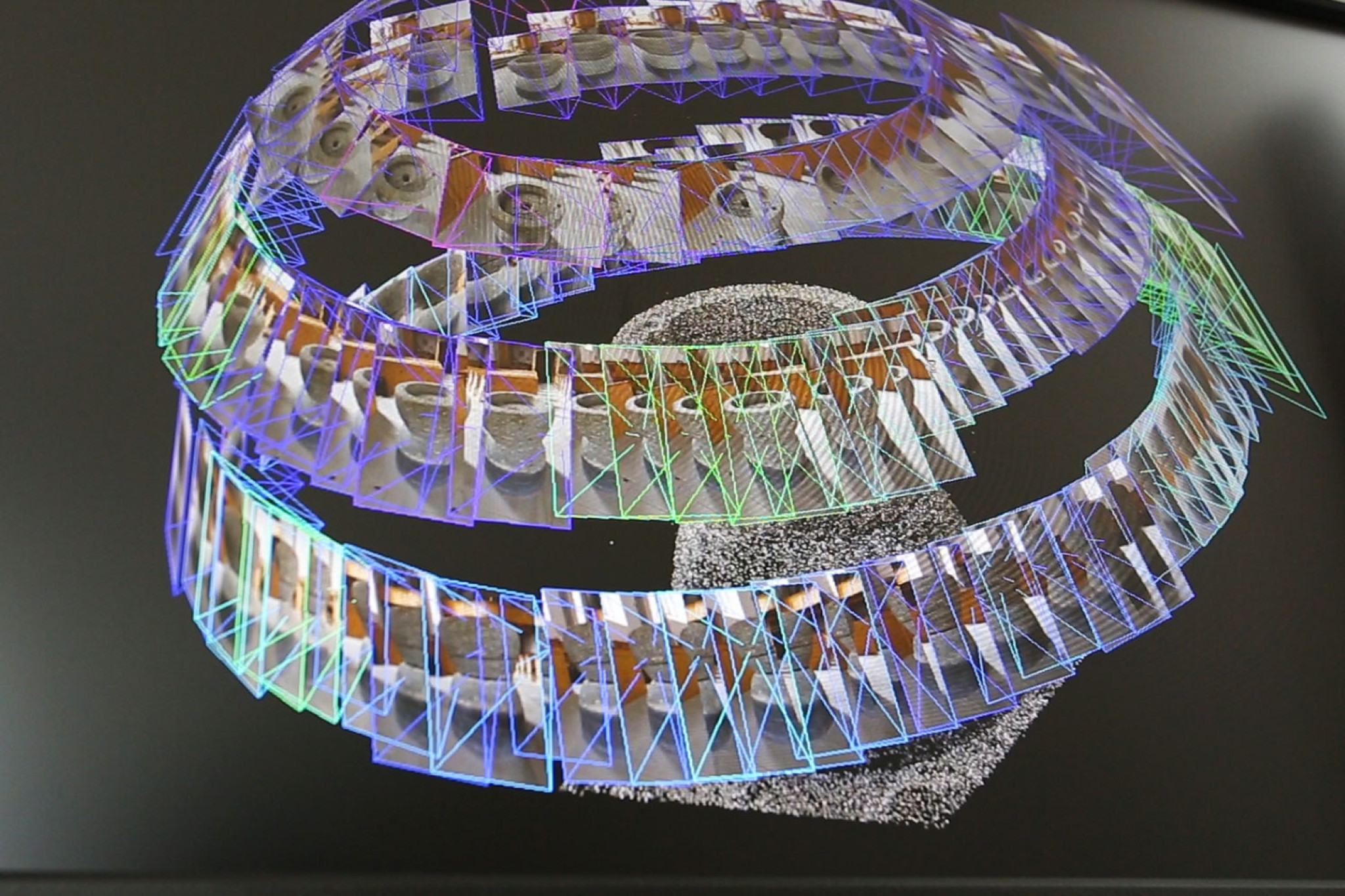

À l'aide d'un appareil photo reflex numérique haute résolution, les collaborateurs de HMQ ont pris des photos de la voûte en croisée d’ogives de l’abside de l’église ainsi que d’un baptistère vieux de plus de 150 ans sous de nombreux angles différents. À partir de ces photos, la géométrie de la voûte a ensuite été calculée sous la forme d’un nuage de points. Celui-ci décrit avec précision, en haute résolution et sans déformation, la surface documentée et sa forme. La combinaison du modèle 3D et des photos permet ainsi de documenter rapidement et précisément les dimensions et la palette de couleurs de la voûte, telles qu’elles se présentent sur place.

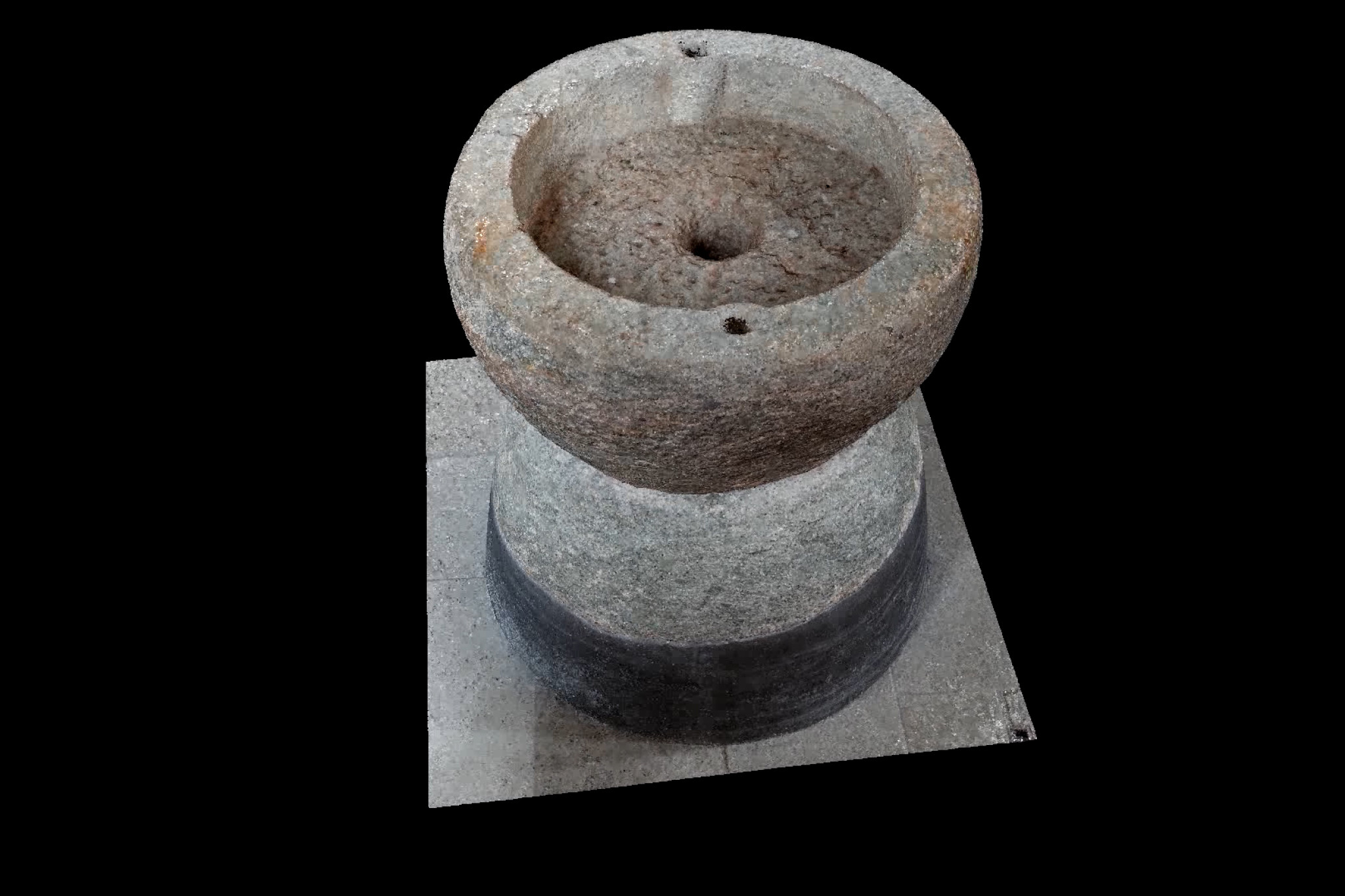

Cette méthode permet non seulement de documenter des voûtes, mais aussi des objets plus volumineux, tels que l'édifice religieux, ou des structures plus délicates, telles que les fissures sur les anciens fonts baptismaux, qui ont ainsi pu être documentés avec précision et replacés dans leur contexte spatial.
Cartographie mobile avec un appareil photo
Le processus de collecte de données géospatiales à partir d'un objet mobile est appelé « cartographie mobile ». L'HMQ utilise principalement des multicoptères et des drones à cette fin. En associant un appareil photo à un modèle réduit d'avion ou à un véhicule, cette technologie permet de cartographier rapidement et à moindre coût, en trois dimensions, presque tous les objets, quelles que soient leur forme et leur taille.
