Reproduction d'œuvres culturelles | 04.07.2014
Dans le cadre d'un inventaire réalisé dans l'église réformée de Scharans (GR), l'HMQ a créé une réplique exacte d'un motif héraldique de grande valeur historique à l'aide de l'impression 3D.
L'église réformée de style gothique tardif se trouve au centre du village de Scharans (GR) et est visible de loin. Cet édifice, dont l'aspect actuel remonte à 1490, a fait l'objet d'un relevé par l'HMQ . Outre le relevé photogrammétrique complet des détails importants de l'édifice, une dalle funéraire ornée d'un blason a également été documentée en haute résolution, puis reproduite.

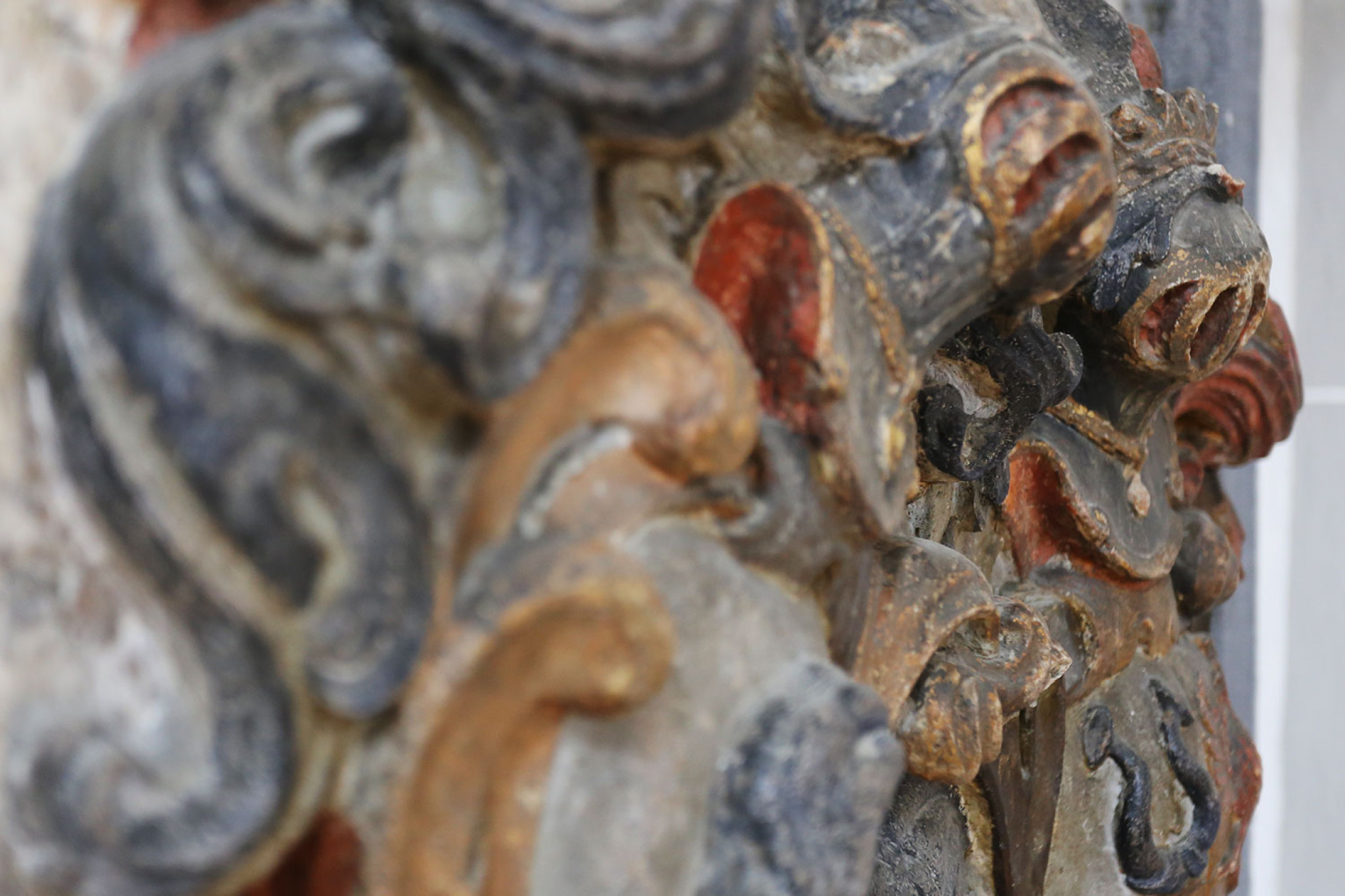

Outre la modestie typique des églises réformées en matière d'architecture et d'aménagement, on trouve dans la petite abside du bâtiment une dalle funéraire richement décorée de peintures et d'ornements. Celle-ci est notamment ornée sur sa face avant d'un grand blason familial comportant différents motifs héraldiques.
HMQ s'appuie sur la photogrammétrie de proximité

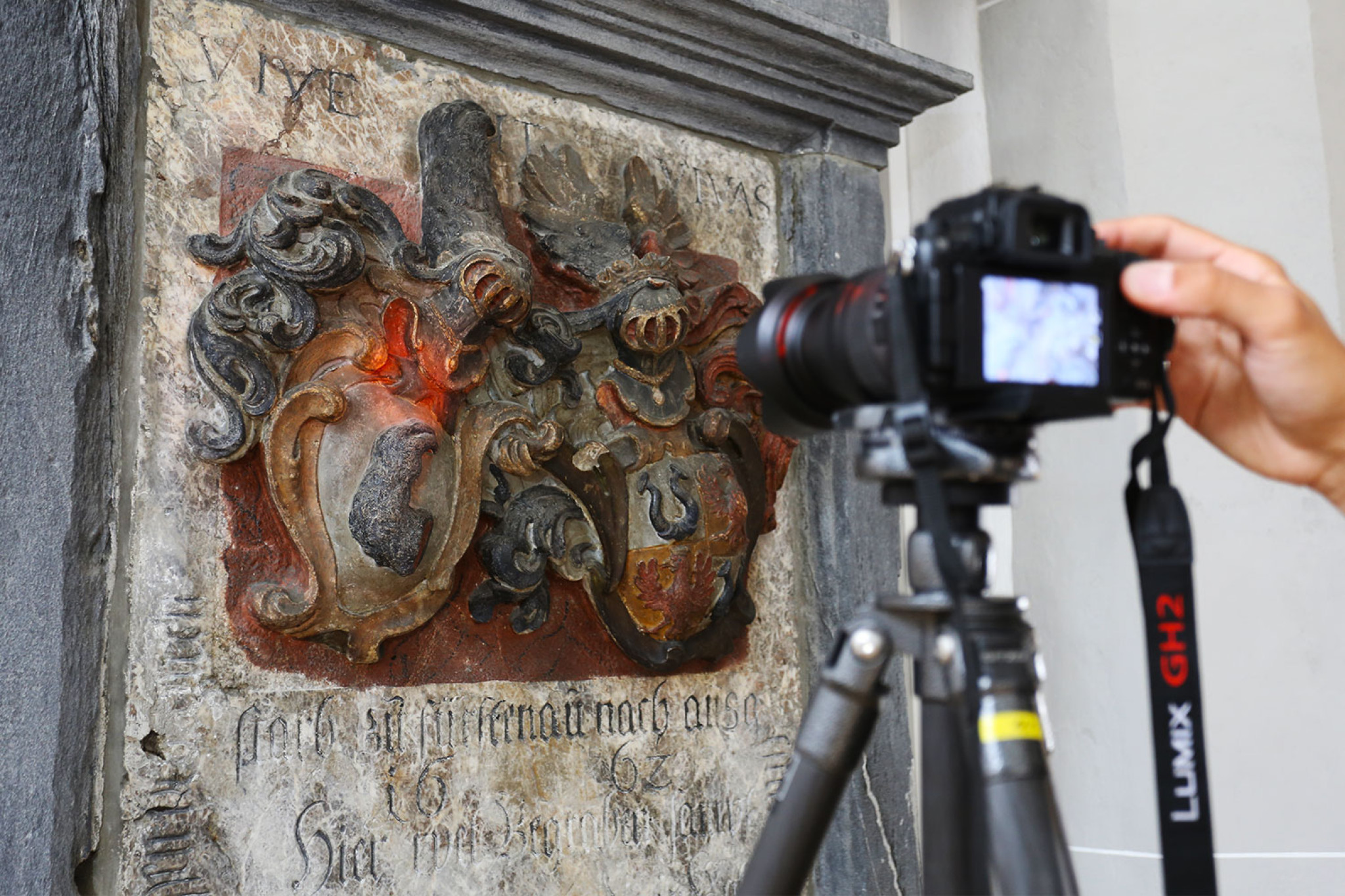

Ce motif des armoiries familiales a été documenté avec précision par les collaborateurs de l'HMQ , grâce à la photogrammétrie de proximité. À l'aide d'un appareil photo reflex numérique haute résolution, des clichés ont été pris sous différents angles, à partir desquels une représentation précise du motif des armoiries a ensuite été calculée sous la forme d'un modèle numérique en 3D. Il est ainsi possible de documenter les détails et les structures de la surface d’une taille d’environ 1 mm dans leurs caractéristiques géométriques. Grâce à la texture photoréaliste, même les structures plus petites, telles que les rayures et les fines fissures de l’ordre du sous-millimètre, sont documentées et rendues visibles grâce à la combinaison avec le modèle 3D, permettant ainsi une documentation complète du monument historique.
Reproduction par impression 3D

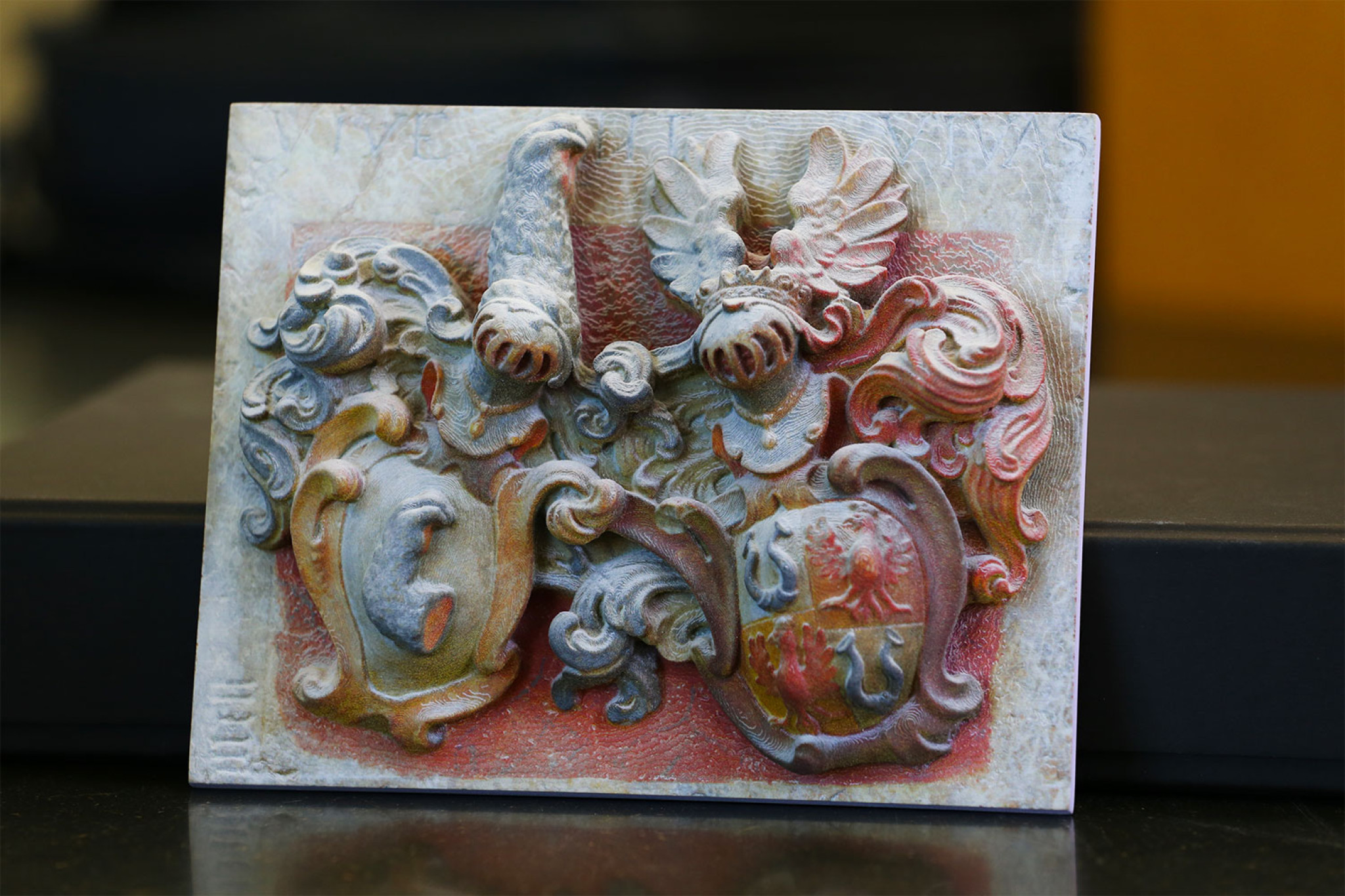

Finalement, ce motif héraldique a été reproduit à l'aide d'une impression 3D. Un procédé d'impression par couches permet ainsi d'obtenir, à partir du modèle 3D, une reproduction exacte et précise du motif héraldique original. L'impression 3D est réalisée à partir d'une poudre de plâtre durcie qui, combinée à la texture photographique, reflète fidèlement la géométrie et la couleur de l'original. Une fois durcie à l'aide d'une colle à deux composants, l'impression 3D est suffisamment stable pour résister sans problème aux contraintes quotidiennes « normales ».
Combinaison des technologies de photogrammétrie à courte distance et d'impression 3D
Cette combinaison de technologies, alliant photogrammétrie à courte distance et impression 3D, permet de reproduire rapidement et à moindre coût des objets de toutes sortes avec précision et dans les moindres détails.
