Mesure d'immeubles commerciaux entièrement vidés à Zurich | 12.02.2015
L'HMQ a procédé au relevé et à l'établissement de plans de bâtiments commerciaux entièrement évidés et classés, situés sur la place de la gare à Zurich.
Immeuble commercial entièrement vidé

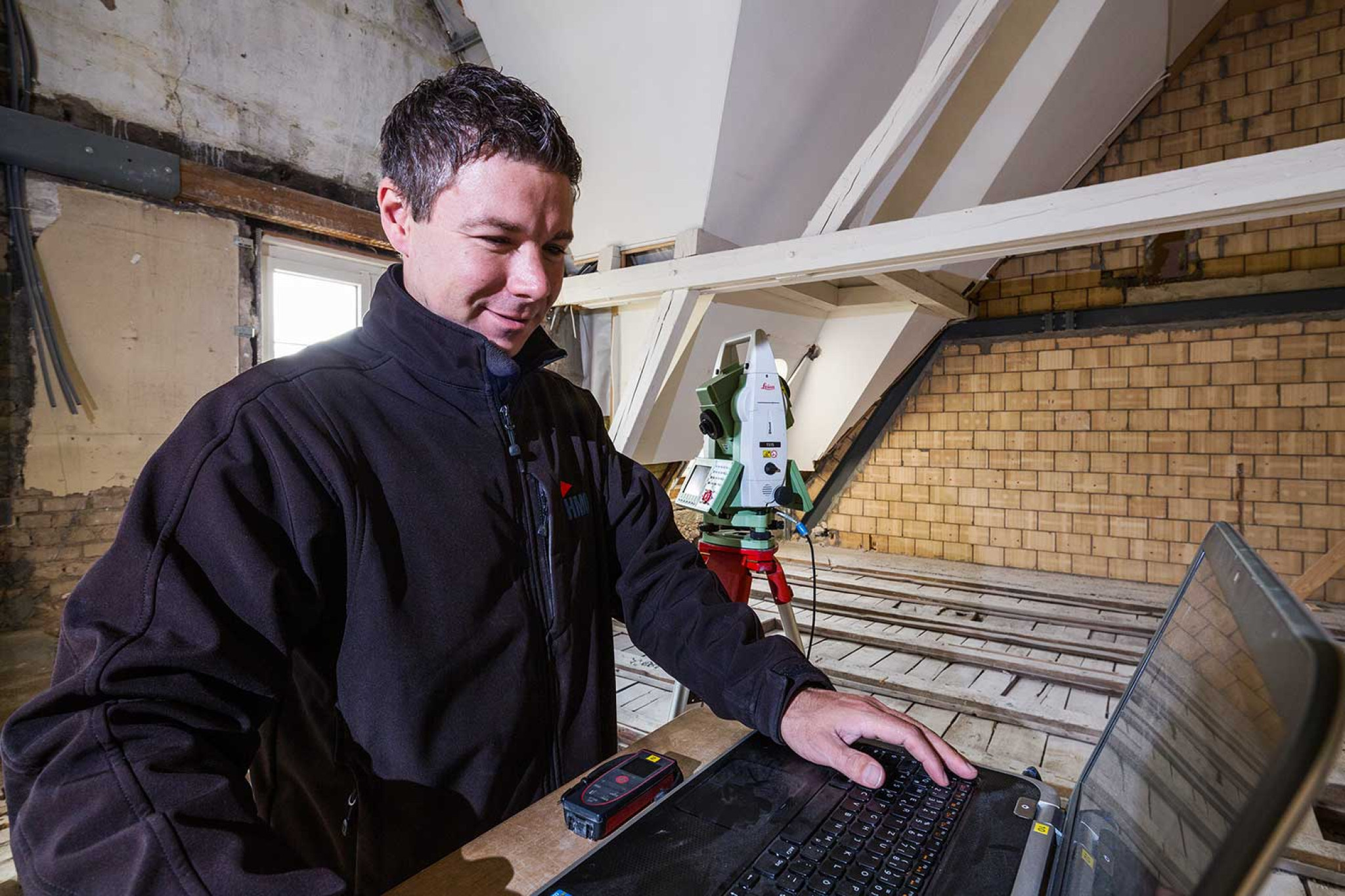

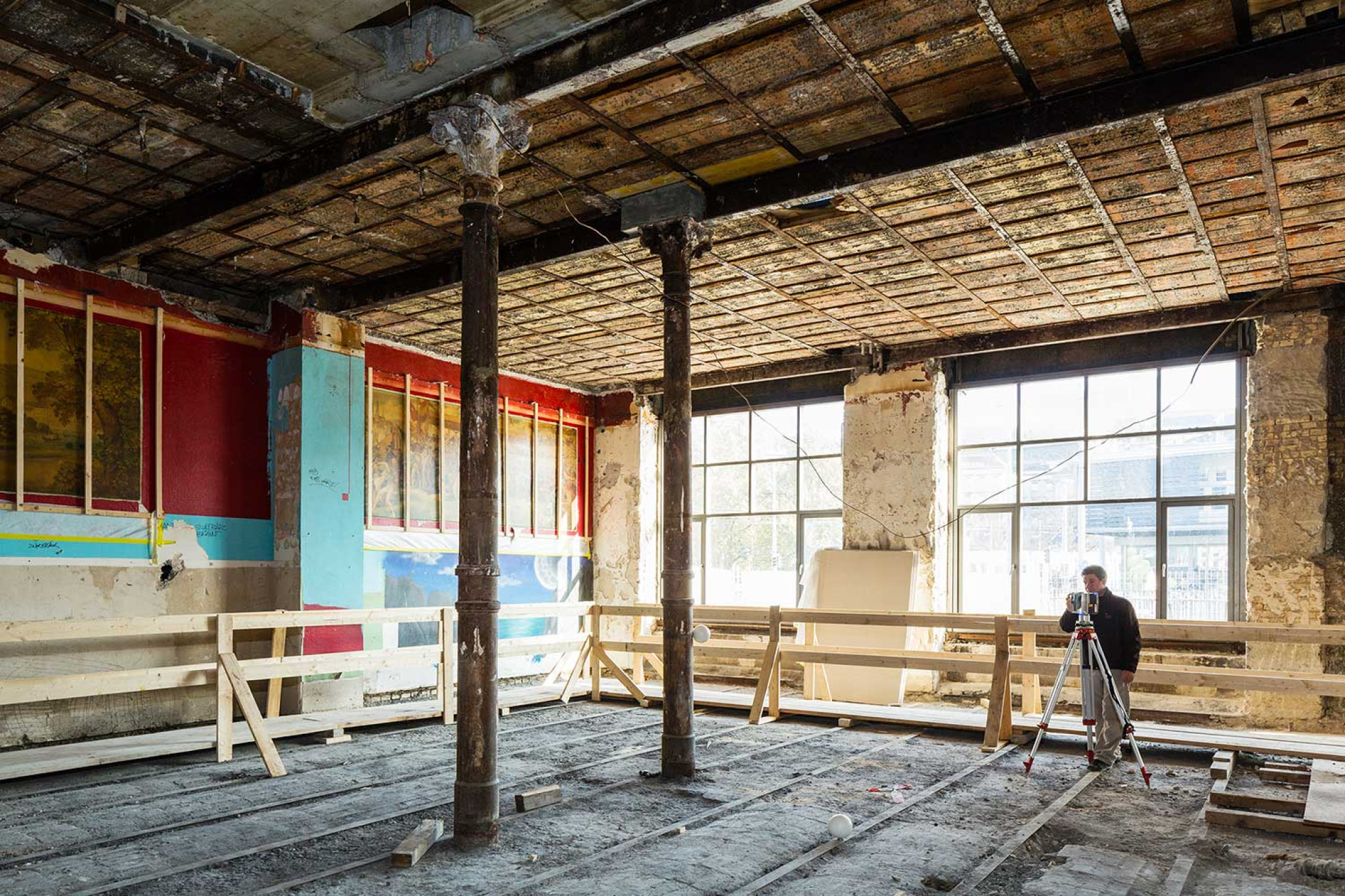

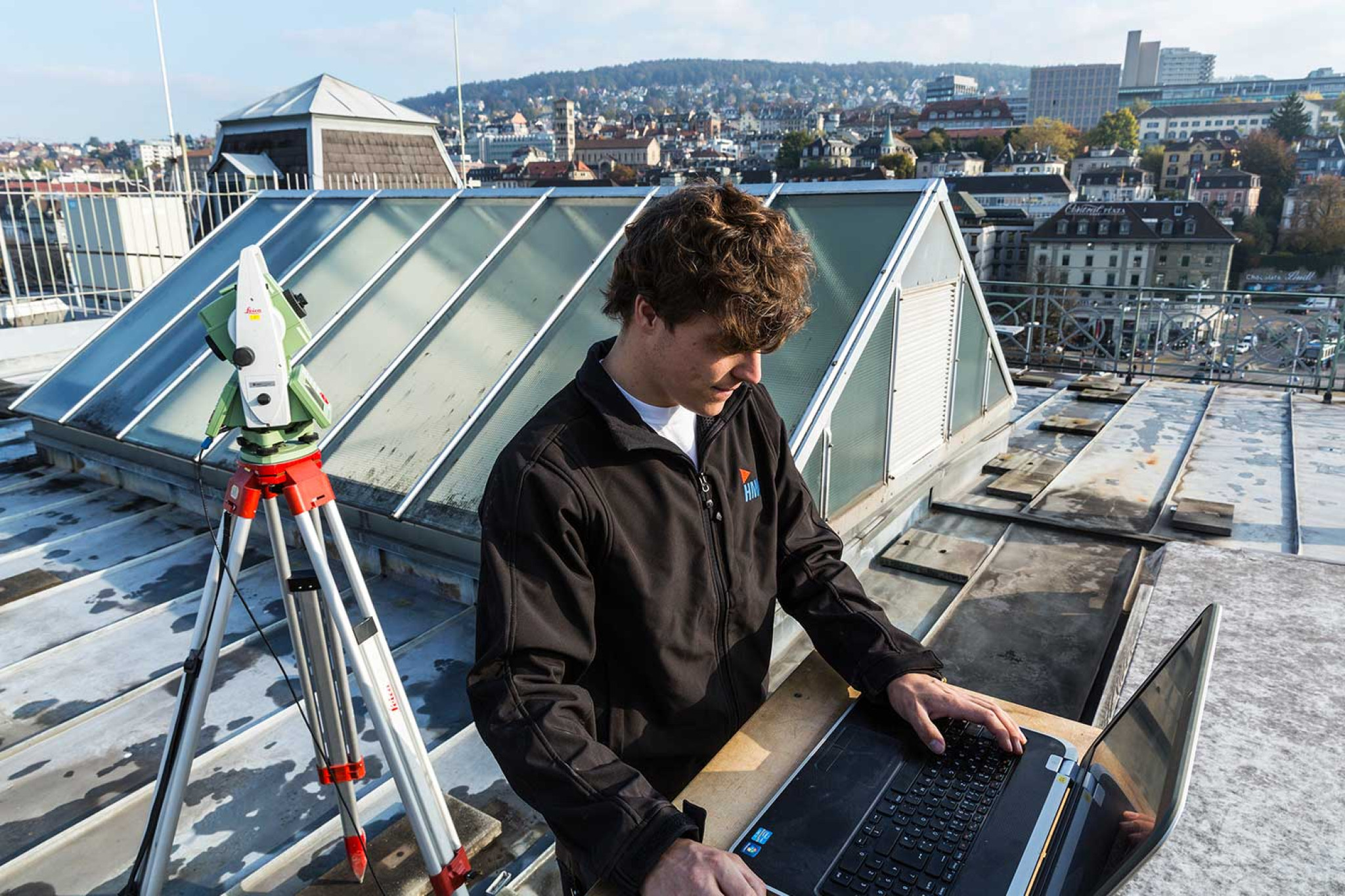

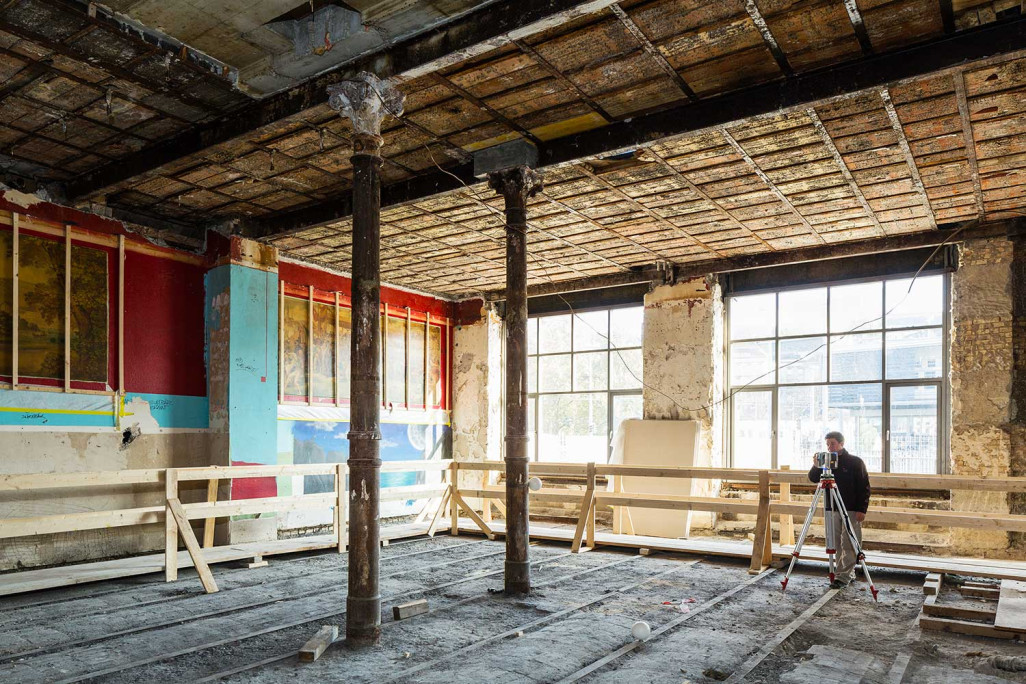

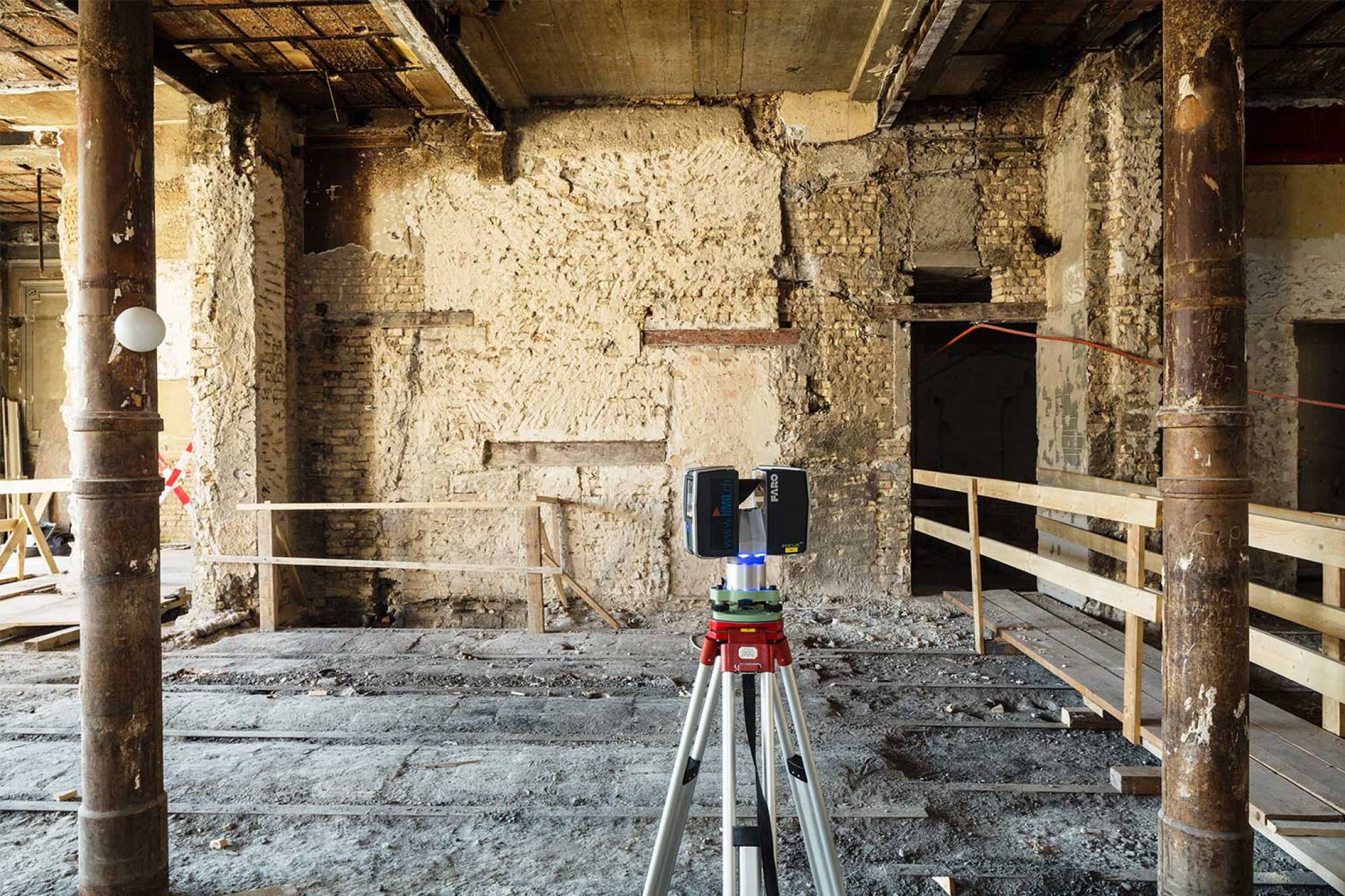

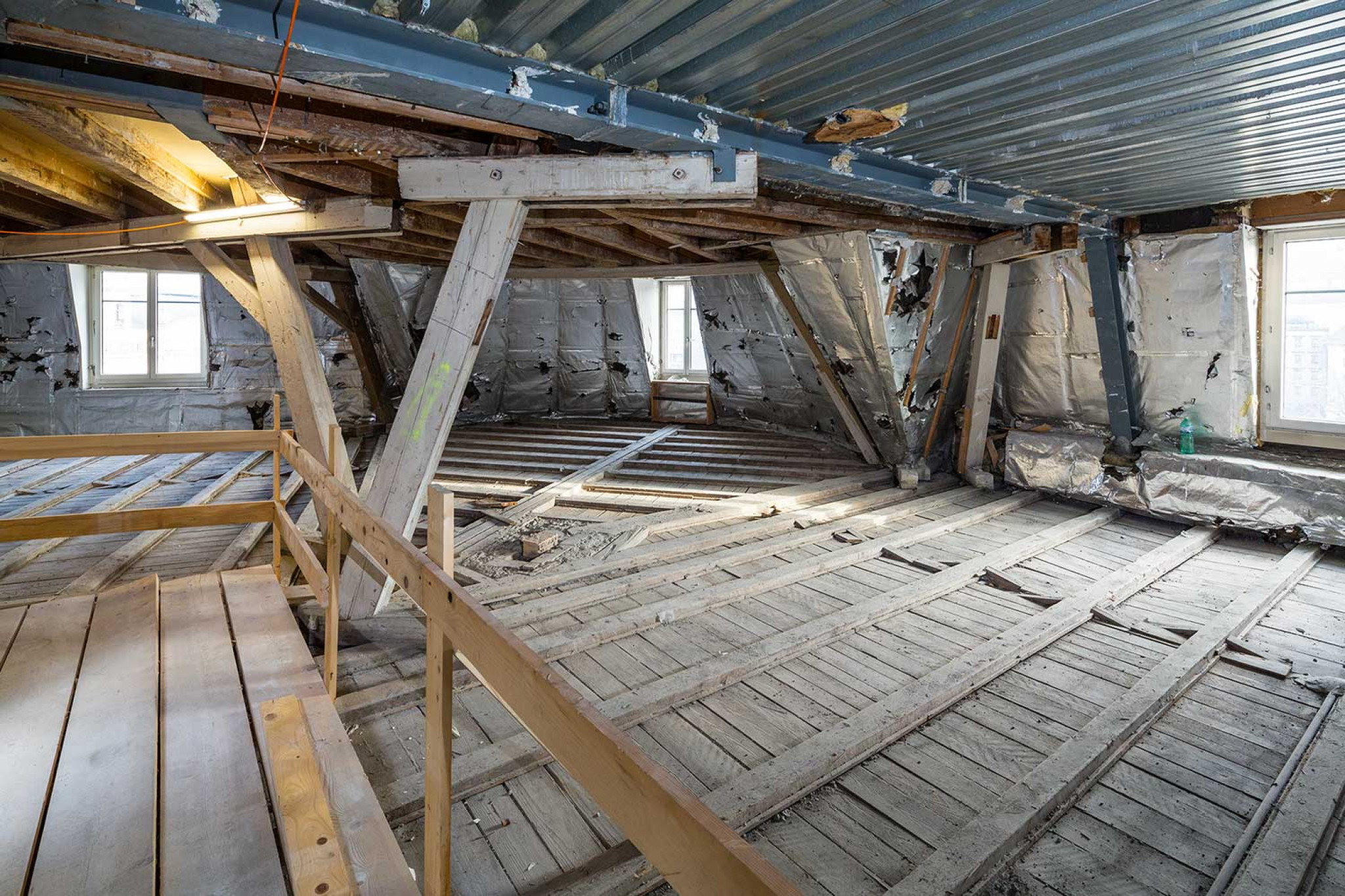

Dans le cadre de la rénovation et de la remise à neuf d’immeubles commerciaux nécessitant des travaux de réhabilitation sur la place de la gare à Zurich, l’intérieur de ces immeubles a été entièrement vidé. Tous les éléments structurels mis à nu, tels que les poteaux, les poutres et les solives, étaient ainsi visibles et ont été HMQ déterminés avec précision en termes d’emplacement et de hauteur.
Plus de 12 000 évaluations ponctuelles précises pour la détermination de l'altitude
La société « HMQ » a évalué plusieurs points en hauteur pour chaque poutre ou solive mise à nu et les a indiqués sous forme de cotes altimétriques sur les plans d'ensemble. Plus de 2 000 cotes de niveau ont été déterminées avec précision à chaque étage. Sur les six étages au total , les plans d’implantation de l’ HMQ fournissentainsi plus de 12 000 points de niveau. Avec une surface au sol d’environ 1 000 mètres carréspar étage, cela correspond à 12 points de niveau par mètre carré.
Maxima et minima par étage visualisés en couleur
Face à cette multitude d'informations altimétriques, il est difficile pour le « lecteur de plans » d'en tirer d'un seul coup d'œil les conclusions nécessaires à la conception du projet. C'est pourquoi le maître d'ouvrage, Wanner + Fankhauser AG, a demandé à l'HMQ de déterminer, à partir des relevés, les valeurs maximales et minimales par étage, c'est-à-dire les hauteurs la plus élevée et la plus basse. L'HMQ a défini plusieurs zones par étage et a représenté les valeurs maximales et minimales de ces zones par des couleurs distinctes sur les plans.
La construction étant très complexe et vaste, les données ont également été représentées dans deux plans (sol et plafond) avec différentes couches. L'affichage et le masquage des différentes couches facilitent considérablement le travail du client dans la conception du projet. De cette manière, seules les informations pertinentes peuvent être affichées, par exemple pour la planification détaillée.

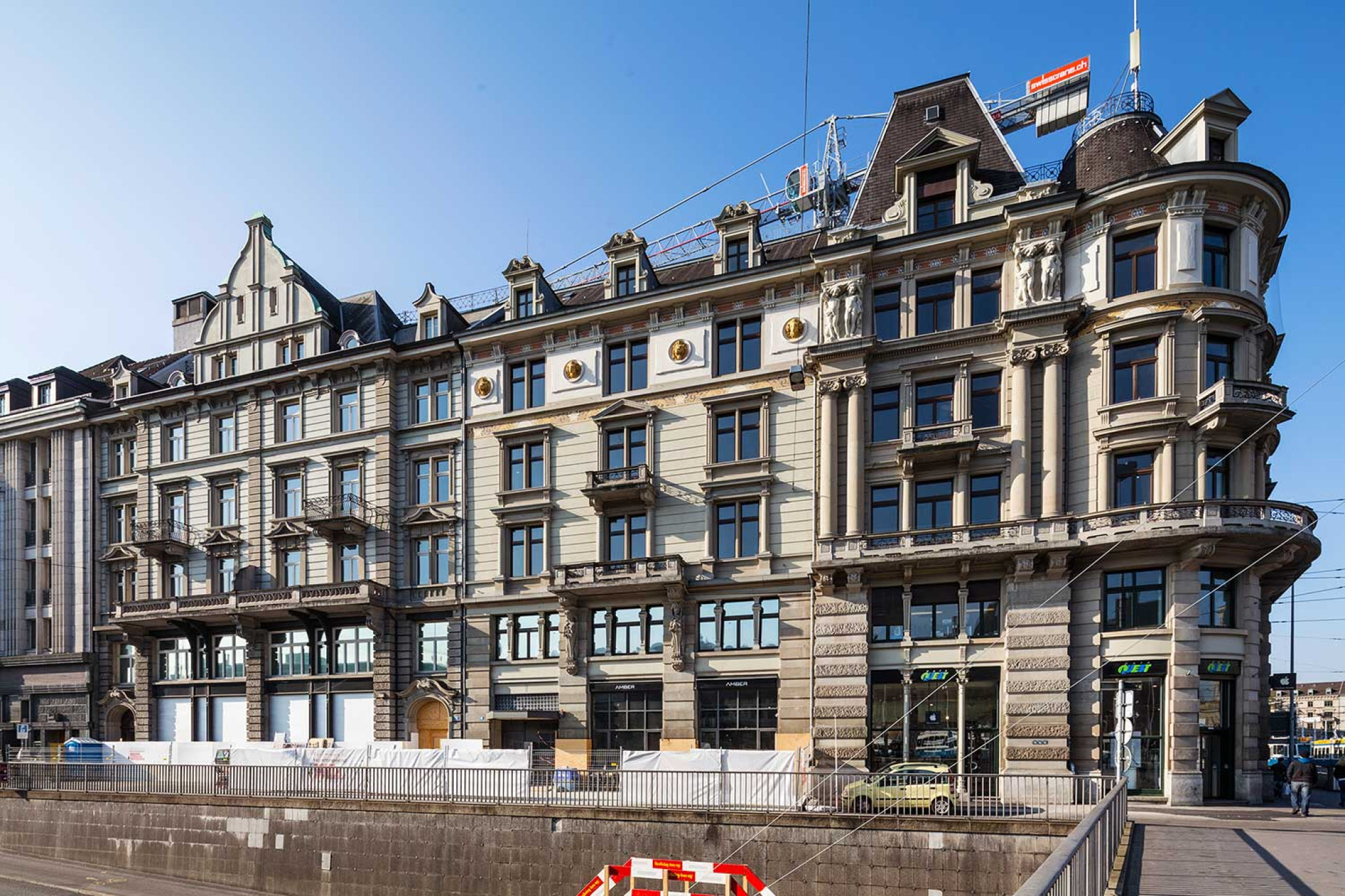

Pour référence : Zurich, immeubles commerciaux Bahnhofplatz
