Mesure 3D du Grossmünster à Zurich | 25 octobre 2016

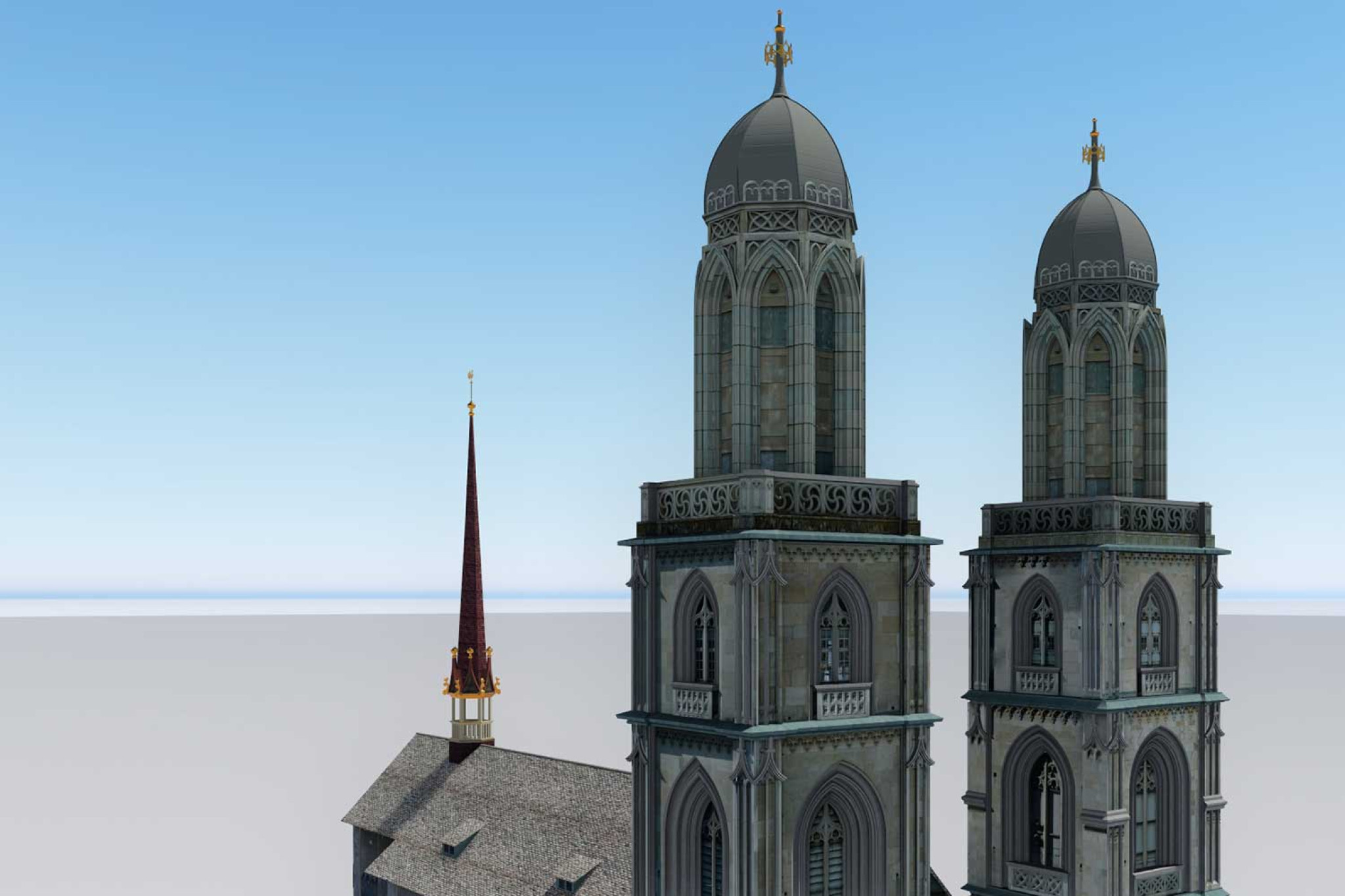

Le Grossmünster est sans doute l'église la plus célèbre de la ville de Zurich. Ses deux tours caractéristiques constituent le véritable emblème de la ville. L'HMQ a entièrement documenté le Grossmünster en 3D à l'aide d'un balayage laser, avec plus de 1 000 points de balayage.

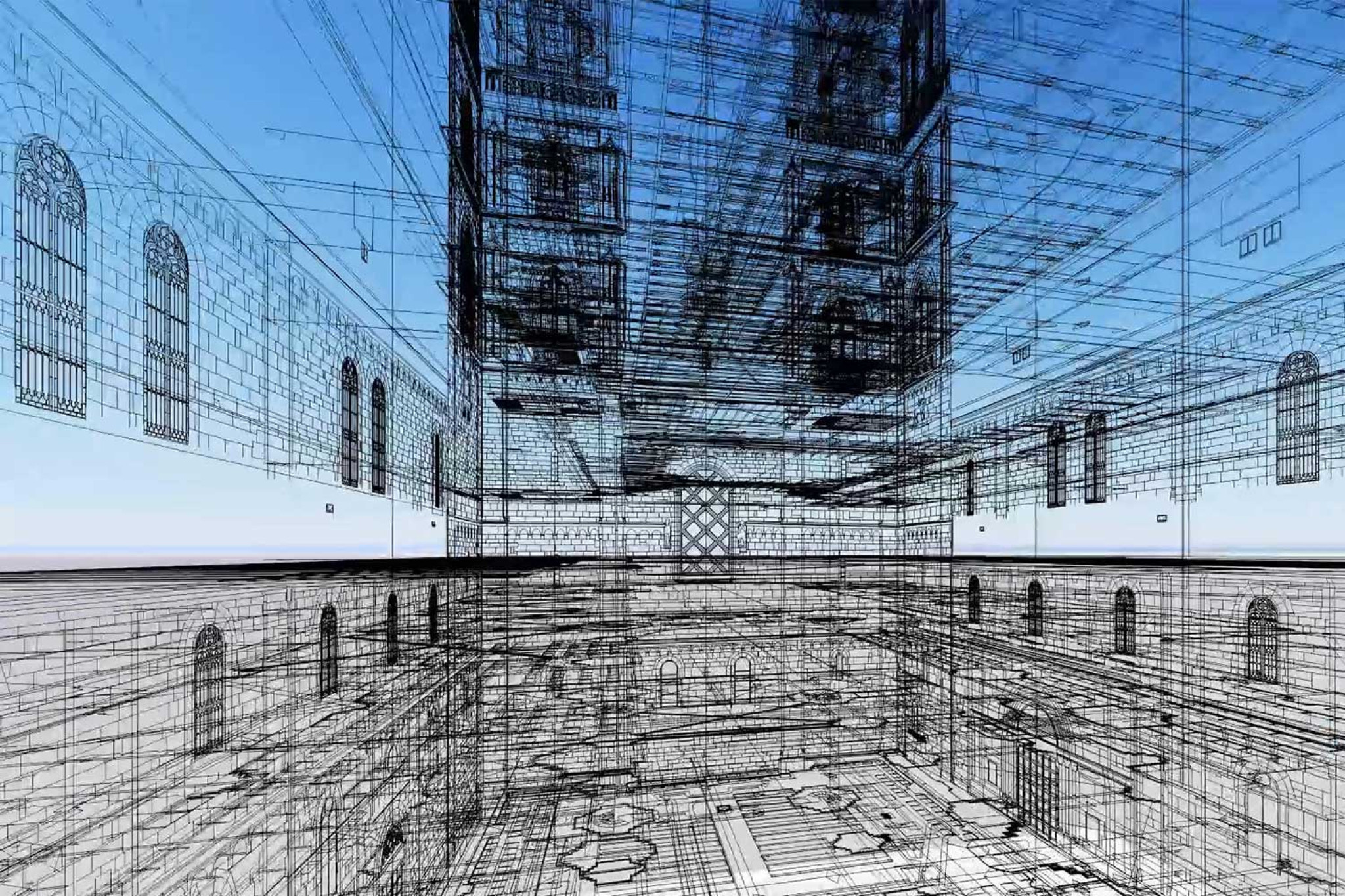

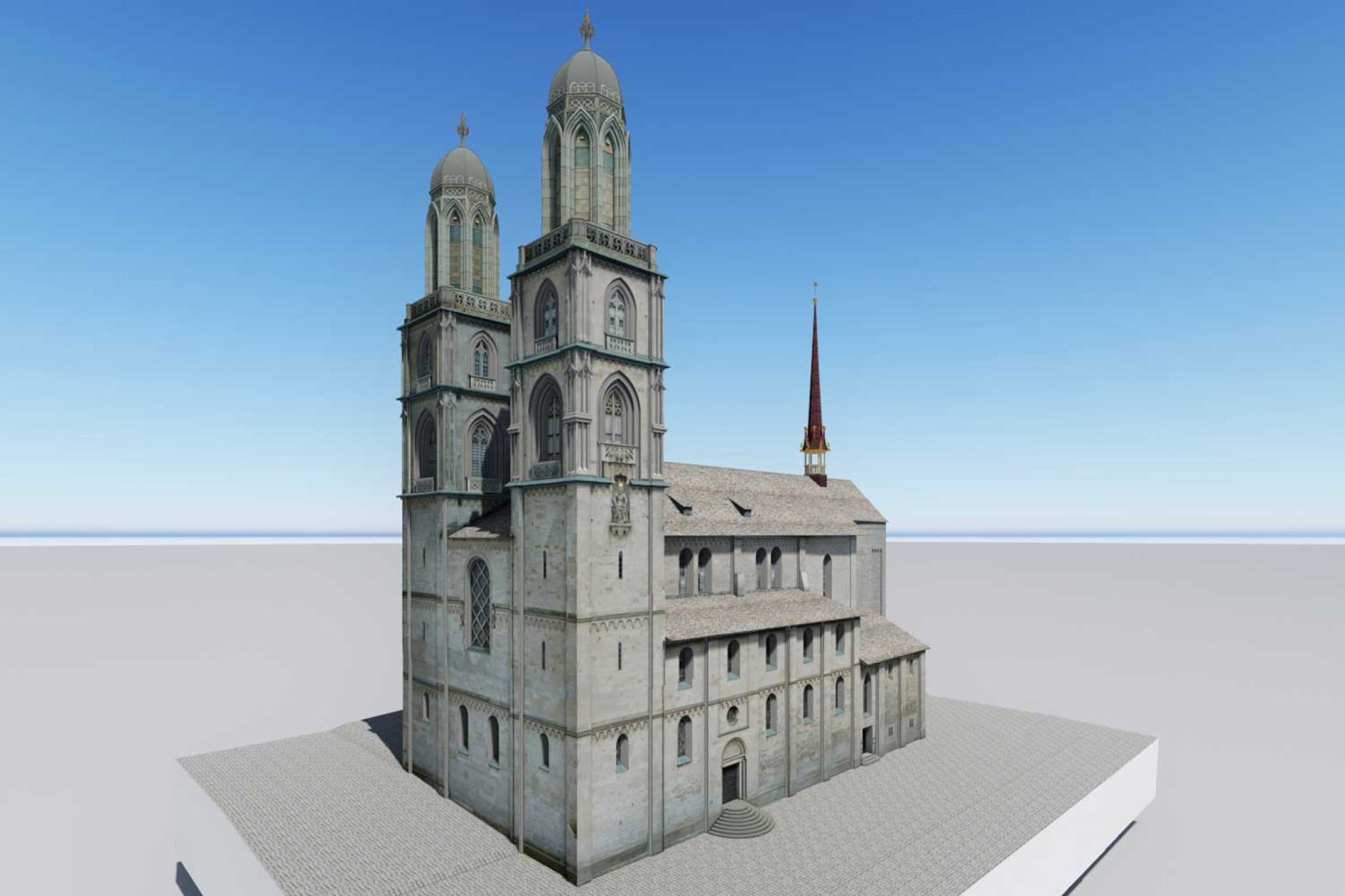

Nuage de points 3D issu de plus de 1 000 points de scan

À partir de plus de 1 000 points de numérisation, représentant un volume de données de plus de 150 gigaoctets, la société HMQ réalisé un relevé complet du Grossmünster à Zurich. Le relevé 3D garantit que le fichier de base (nuage de points) est accessible à toutes les étapes de la planification.

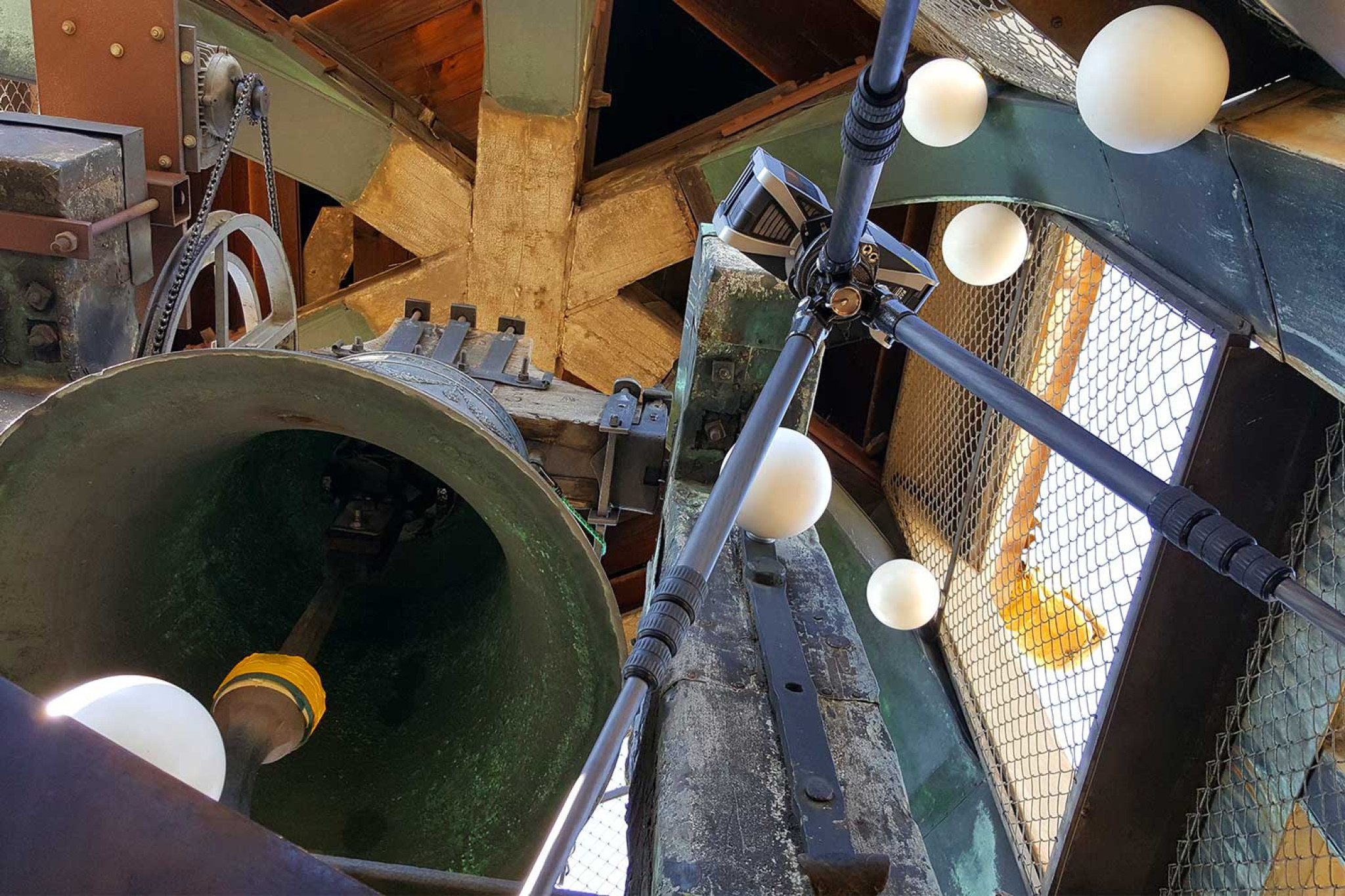

Grâce à la technique de mesure choisie, le balayage laser, la société HMQ a entièrement documenté le Grossmünster en 3D, avec une densité de points d'environ 1 cm sur l'objet. Des analyses supplémentaires, par exemple avec un niveau de détail plus élevé, peuvent être réalisées sans difficulté ultérieurement si nécessaire.

Des visites panoramiques ont été générées à partir des différentes positions de numérisation. Elles servent de documentation photographique complète et peuvent être ouvertes avec n'importe quel navigateur. Les panoramas permettent également de mesurer facilement les distances et les surfaces.

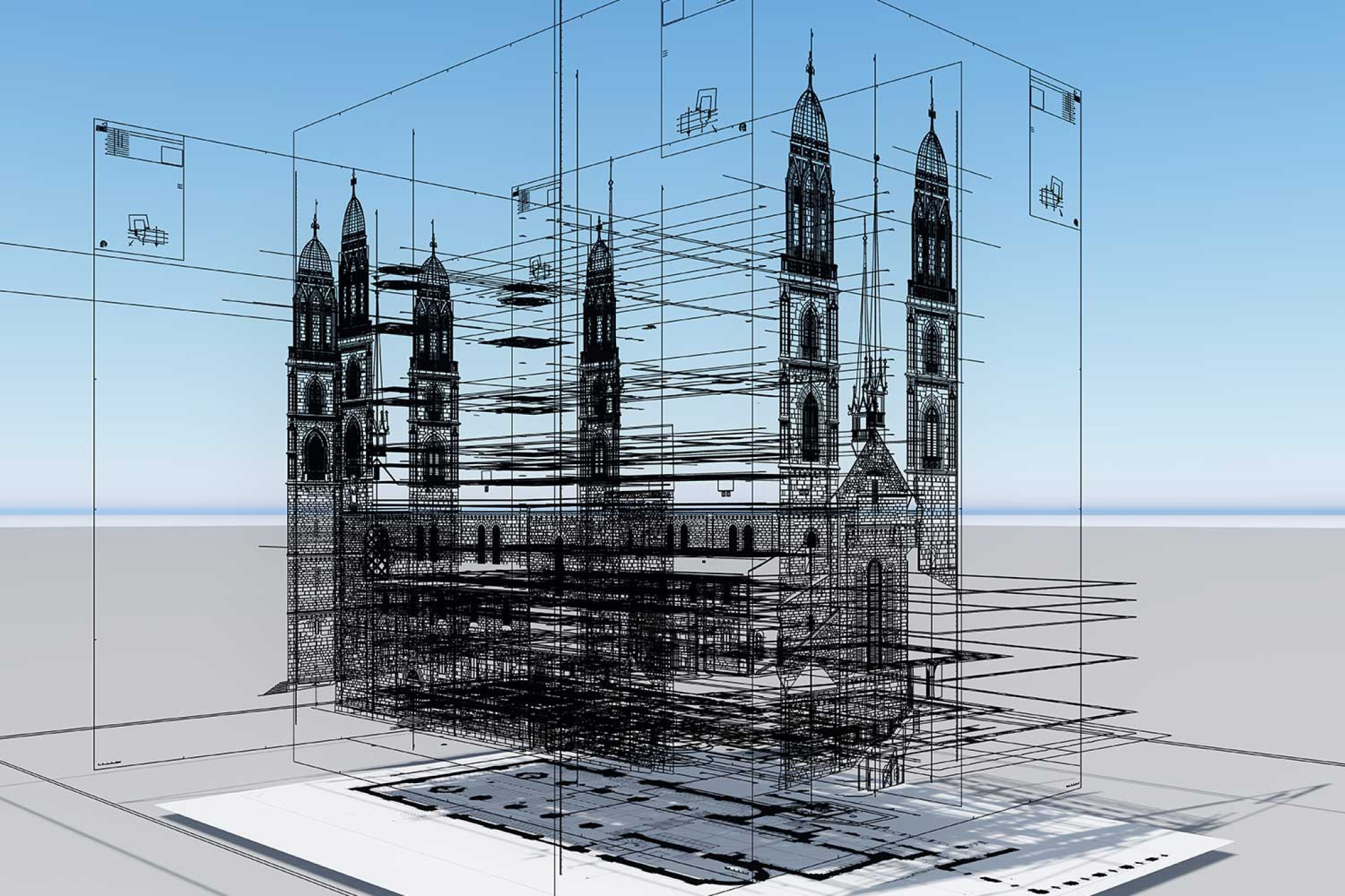

Plans 2D à partir d'un nuage de points 3D

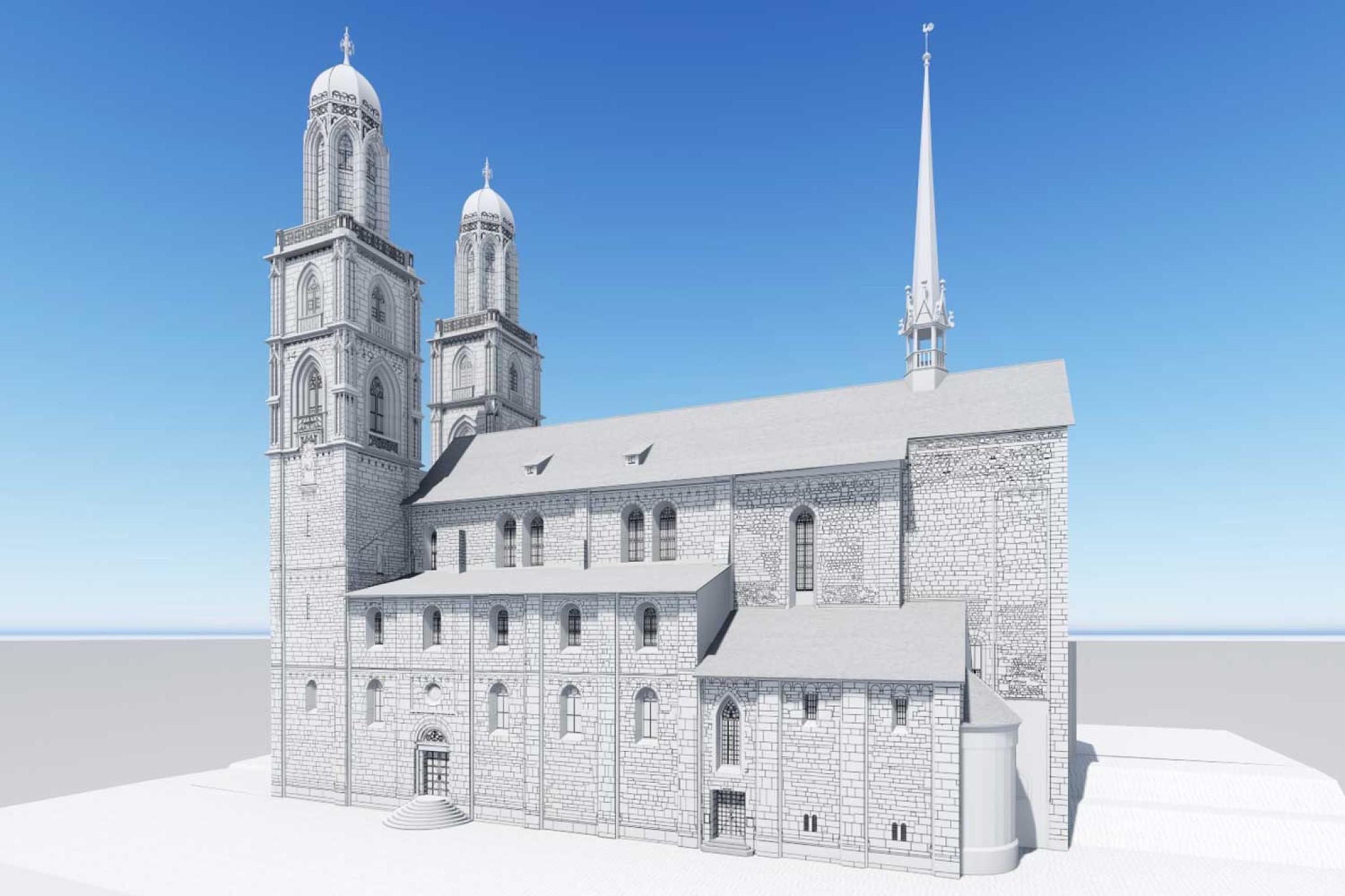

À partir du nuage de points 3D, l'HMQ a élaboré des plans de référence numériques 2D de haute qualité. Au total, 18 plans d'ensemble, trois coupes longitudinales, deux coupes transversales et six vues de façade avec une analyse précise au brique près ont été générés, et des orthophotos des façades avec une résolution d'image de 5 mm ont été réalisées.

Par ailleurs, le cabinet d'architecture « HMQ » a réalisé des plans détaillés à l'échelle 1:10 du portail nord ainsi qu'à l'échelle 1:20 des cages d'escalier nord et sud. Huit coupes détaillées ont également été réalisées dans ces zones. Un plan de situation avec cotes altimétriques a également été élaboré pour la place du Grossmünster.

Les vues du portail nord et de la cage d'escalier sud ont été représentées sous forme d'orthophotos haute résolution avec une résolution d'image de 5 mm. Cela permet une analyse détaillée des vues inférieures à 1 cm.

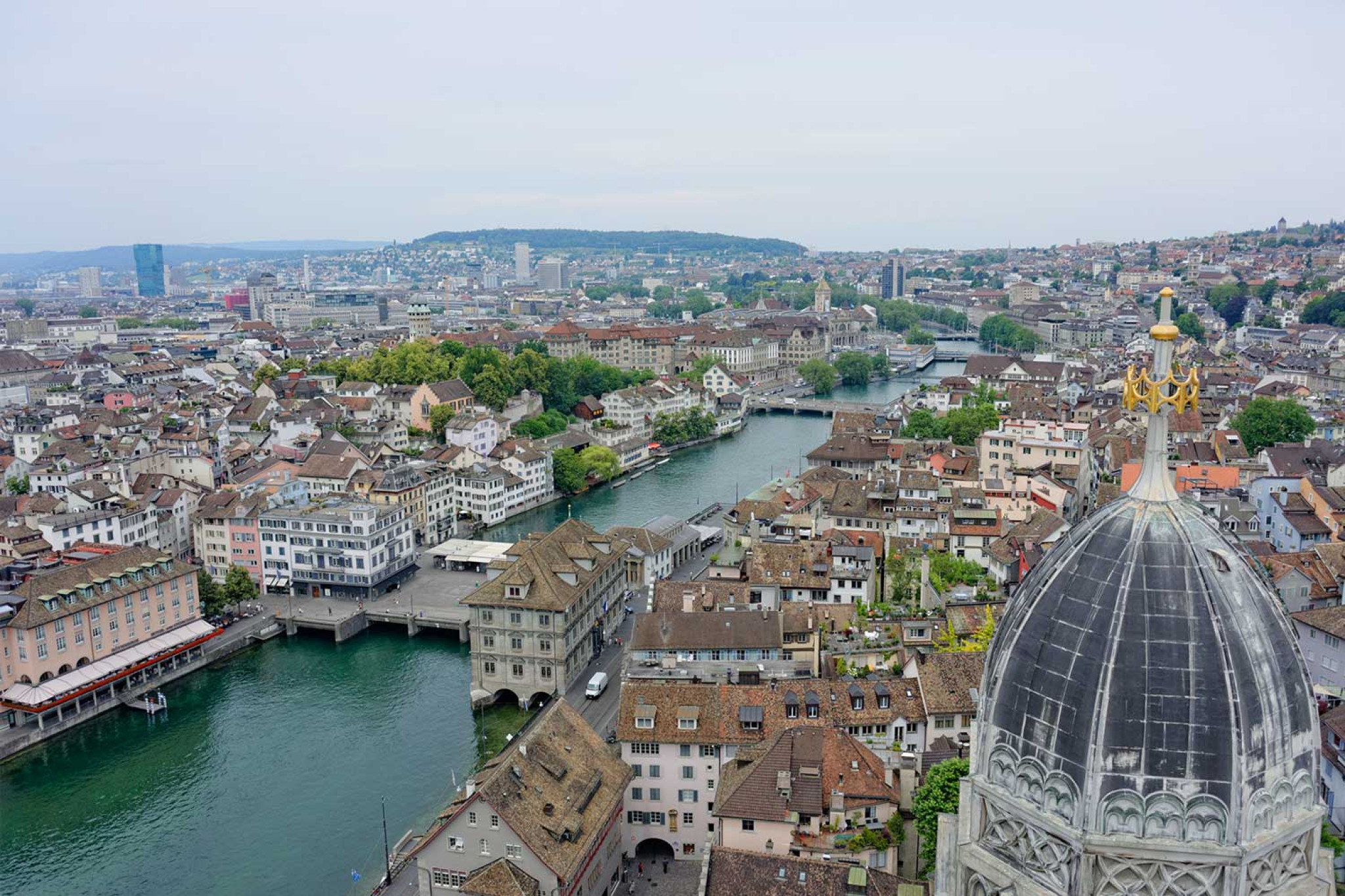

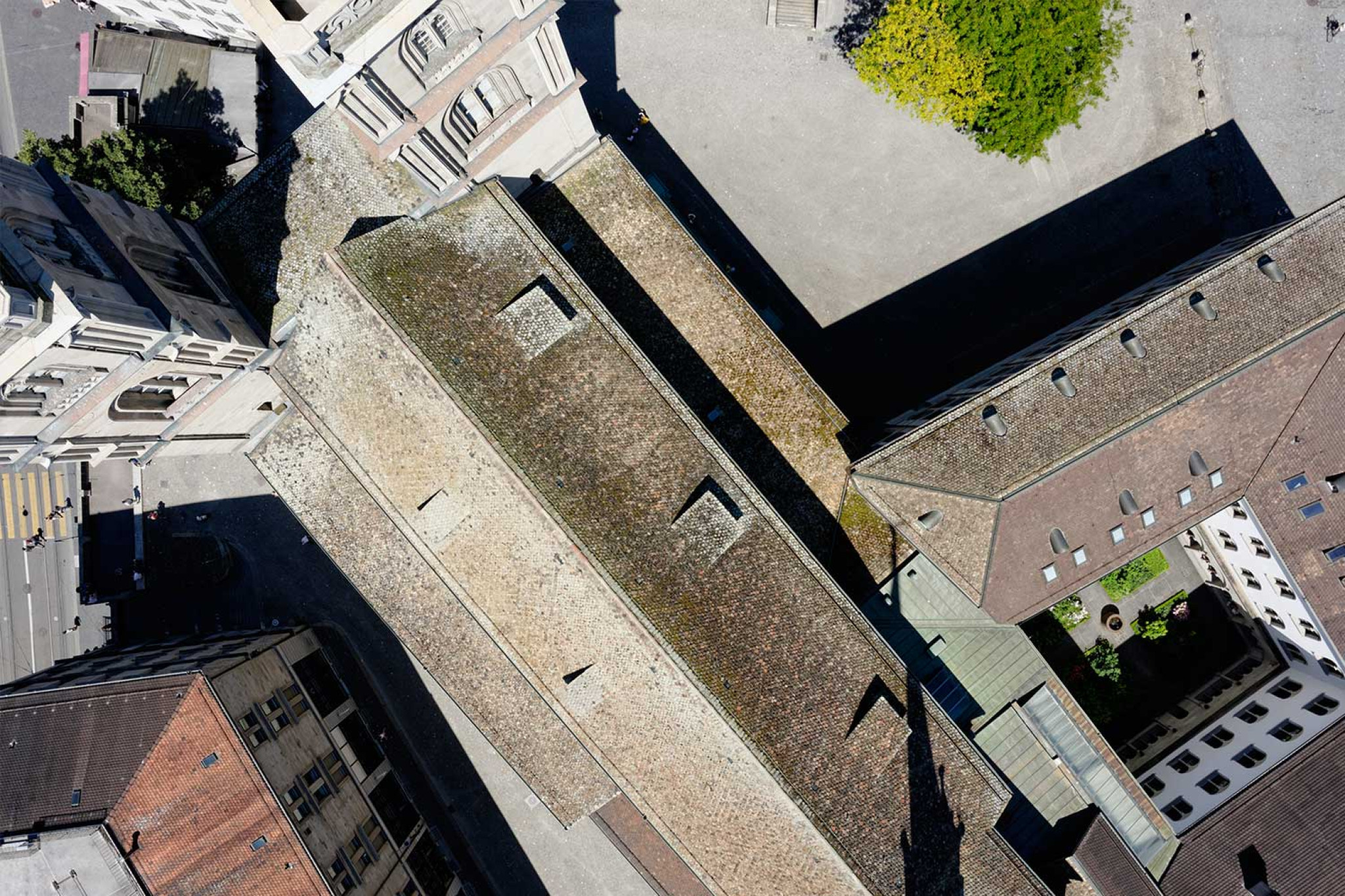

Mesure des façades à l'aide d'un multicoptère

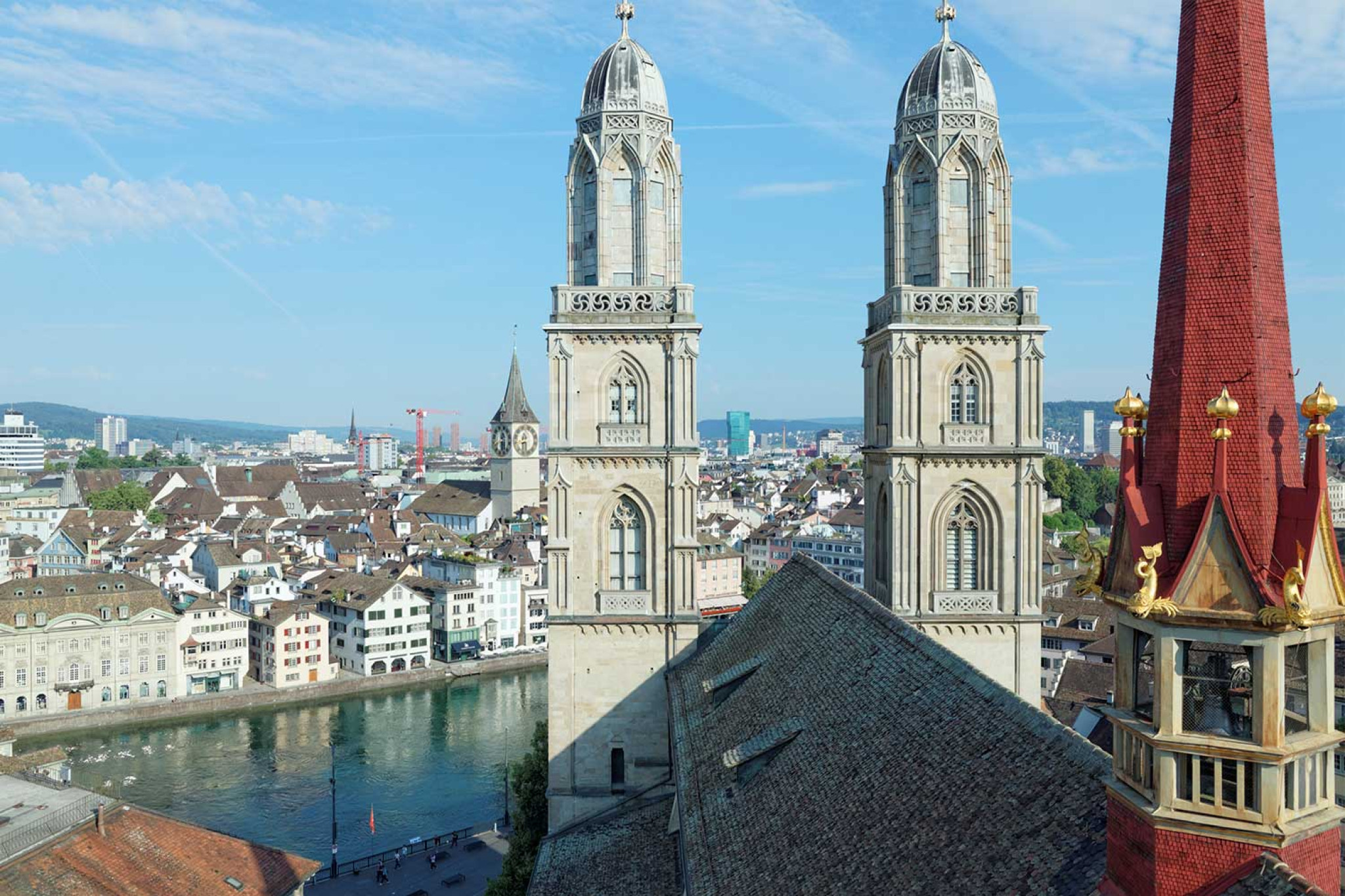

Compte tenu notamment de la taille de l'édifice et des deux tours parallélépipédiques du Grossmünster, hautes de plus de 60 mètres, l'HMQ a procédé au relevé des façades à l'aide d'un multicoptère. À l'aide de ce dernier et de l'appareil photo numérique qui y était fixé, plus de 2 600 photos aériennes haute résolution de l'ensemble du Grossmünster ont été prises, représentant un volume de données d'environ 40 gigaoctets.

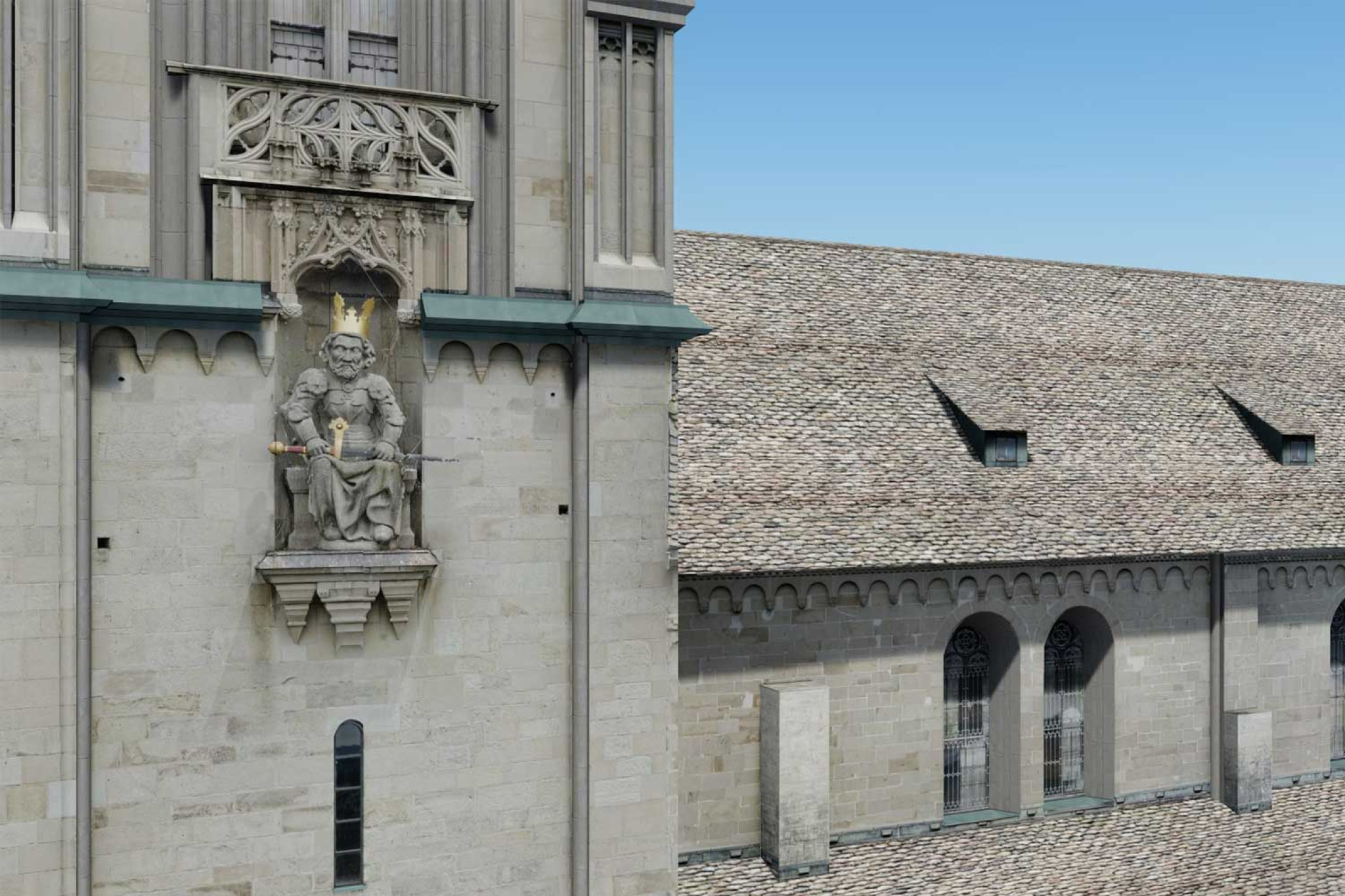

Les façades du Grossmünster ont fait l'objet d'un relevé aérien, non seulement en raison de leur taille, mais aussi en raison des exigences liées à ce projet. À partir des prises de vue aériennes, l'HMQ a élaboré, à l'aide de la photogrammétrie, des orthophotos photoréalistes et haute résolution des façades, avec une résolution de 5 mm. Ces orthophotos ont ainsi servi de base à une analyse minutieuse des façades, pierre par pierre.

Des projets prestigieux et complexes témoignent de l'expertise d'HMQ . en matière de relevés de bâtiments

HMQ réalise depuis plus de 15 ans des relevés architecturaux professionnels. Au cours de cette période, l'entreprise a pu travailler sur des projets prestigieux et complexes tels que « The Dolder Grand » à Zurich (ZH), les « Residential Towers » à Shanghai (CHN), la « Villa Maraini » à Rome (ITA), la « gare CFF » à Bâle (BS), la « Bubenberghaus » à Berne (BE), le « château de Kyburg » à Kyburg (ZH ) ou encore le «Munot» à Schaffhouse (SH ).

Avec le « Grossmünster » à Zurich (ZH), un nouveau bien prestigieux vient enrichir notre portefeuille et met en valeur de manière impressionnante les compétences d'HMQ . dans le domaine du relevé de bâtiments.

À titre de référence : Zurich (ZH), Grossmünster
