Relevé 3D du quartier abbatial de Saint-Gall

Plusieurs étapes, une seule méthodologie

Dans un premier temps, la société HMQ AG a réalisé, pour le compte du canton de Saint-Gall, le relevé du bâtiment du gouvernement, une construction de la fin du XIXe siècle comptant neuf étages et une surface d'environ 20 000 mètres carrés. L'inventaire s'est ensuite poursuivi avec la Karlstor ainsi que les bâtiments situés le long de la Moosbruggstrasse jusqu'à certaines parties de la Zeughausgasse. On dispose ainsi d'un inventaire numérique complet pour une partie importante du site.

Dans une prochaine étape, HMQ étendra la numérisation à la cathédrale de Saint-Gall et à la cour du monastère. À chaque point de vue, le scanner laser génère des millions de points de mesure, appelés nuages de points. La cathédrale a ainsi généré 414 gigaoctets de données brutes, qui ont été traitées pour former un nuage de points complet et converties en un modèle compatible BIM. Le donneur d'ordre était la communauté confessionnelle catholique du canton de Saint-Gall. La numérisation a été réalisée à l'aide d'un scanner laser 3D mobile, et la modélisation dans ArchiCAD.

Ce que l'enquête révèle

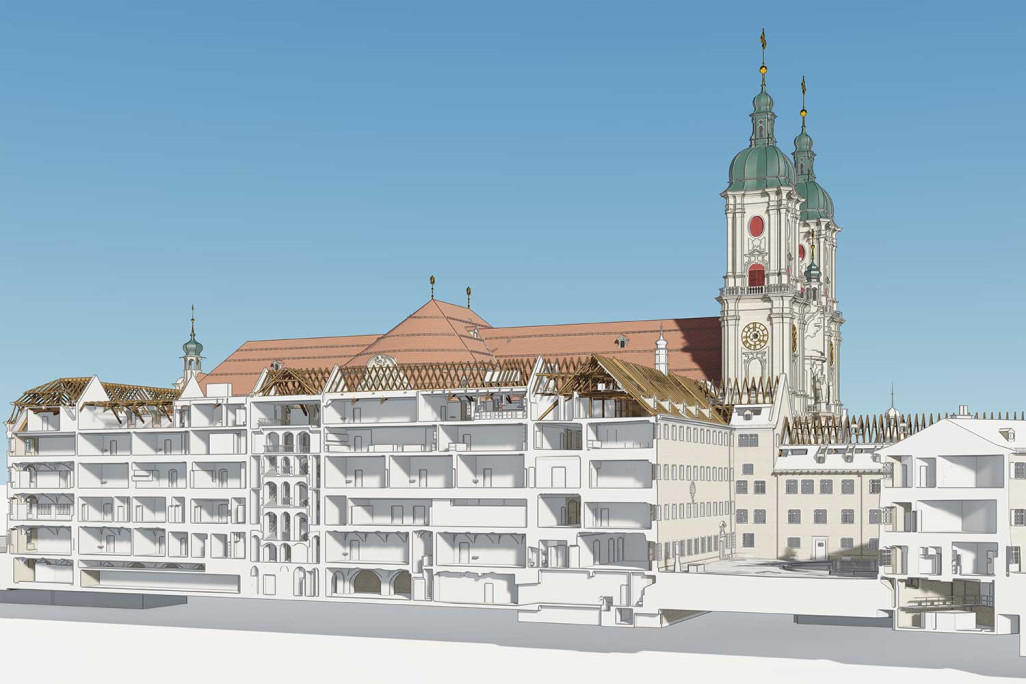

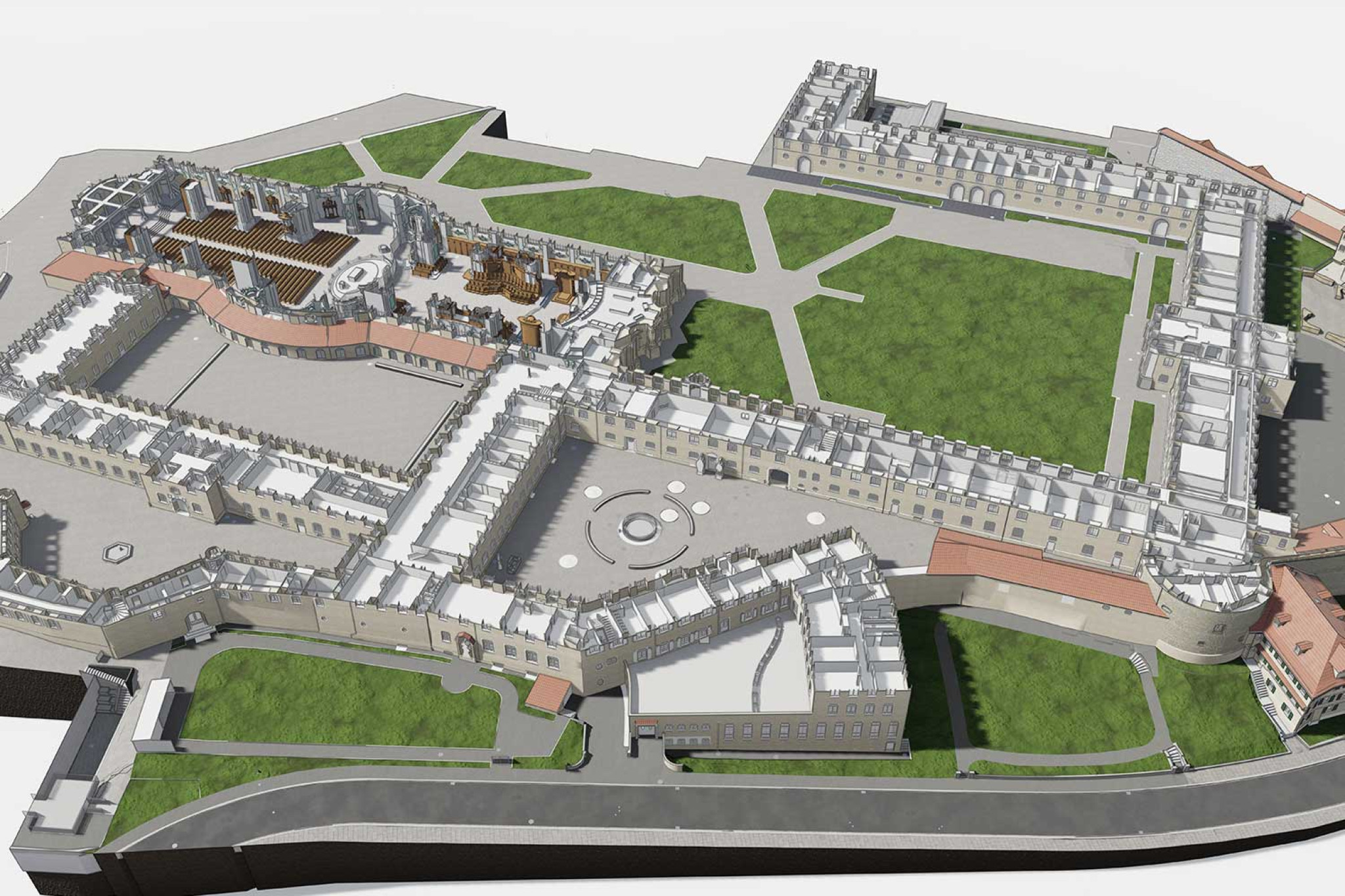

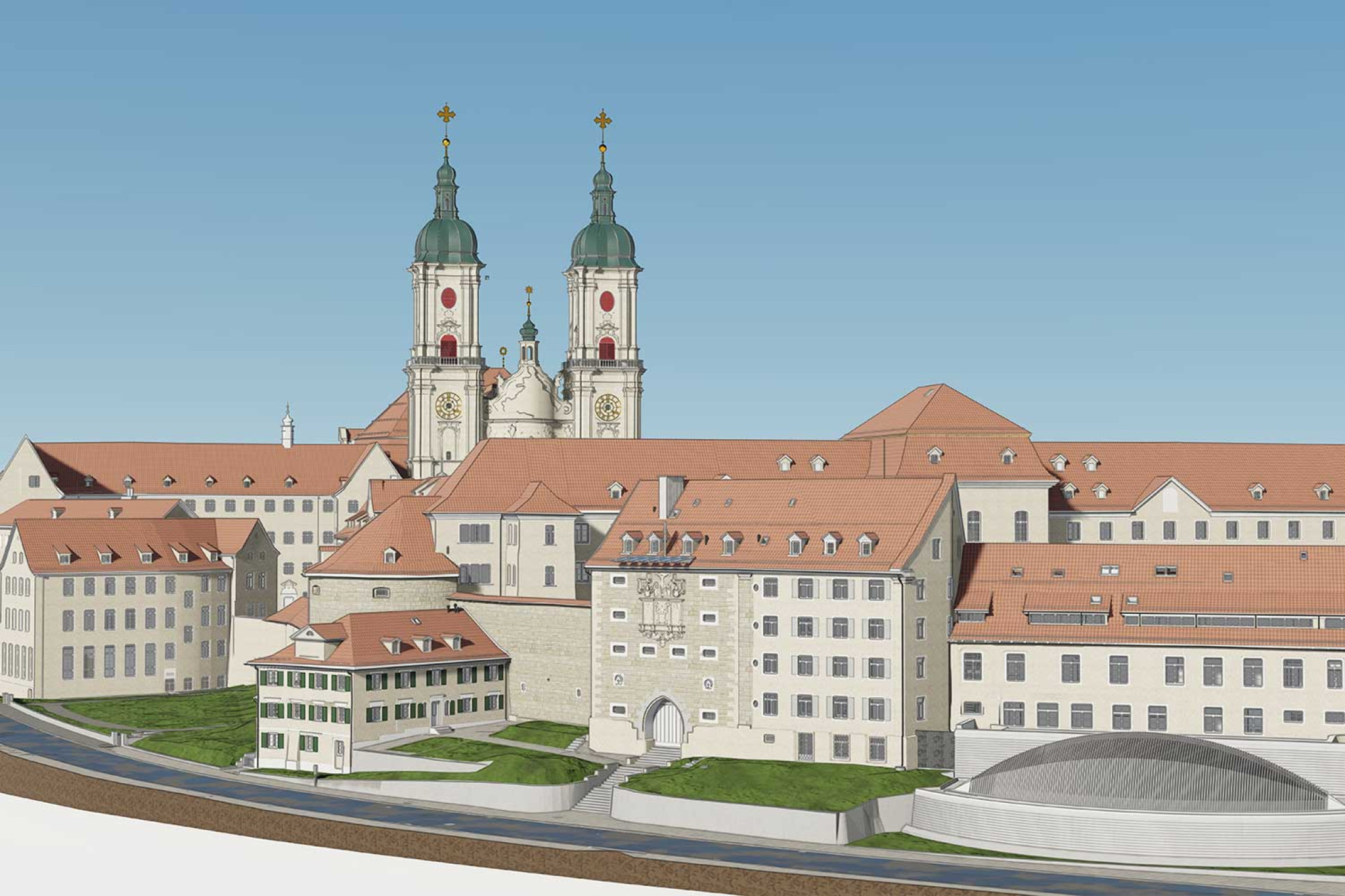

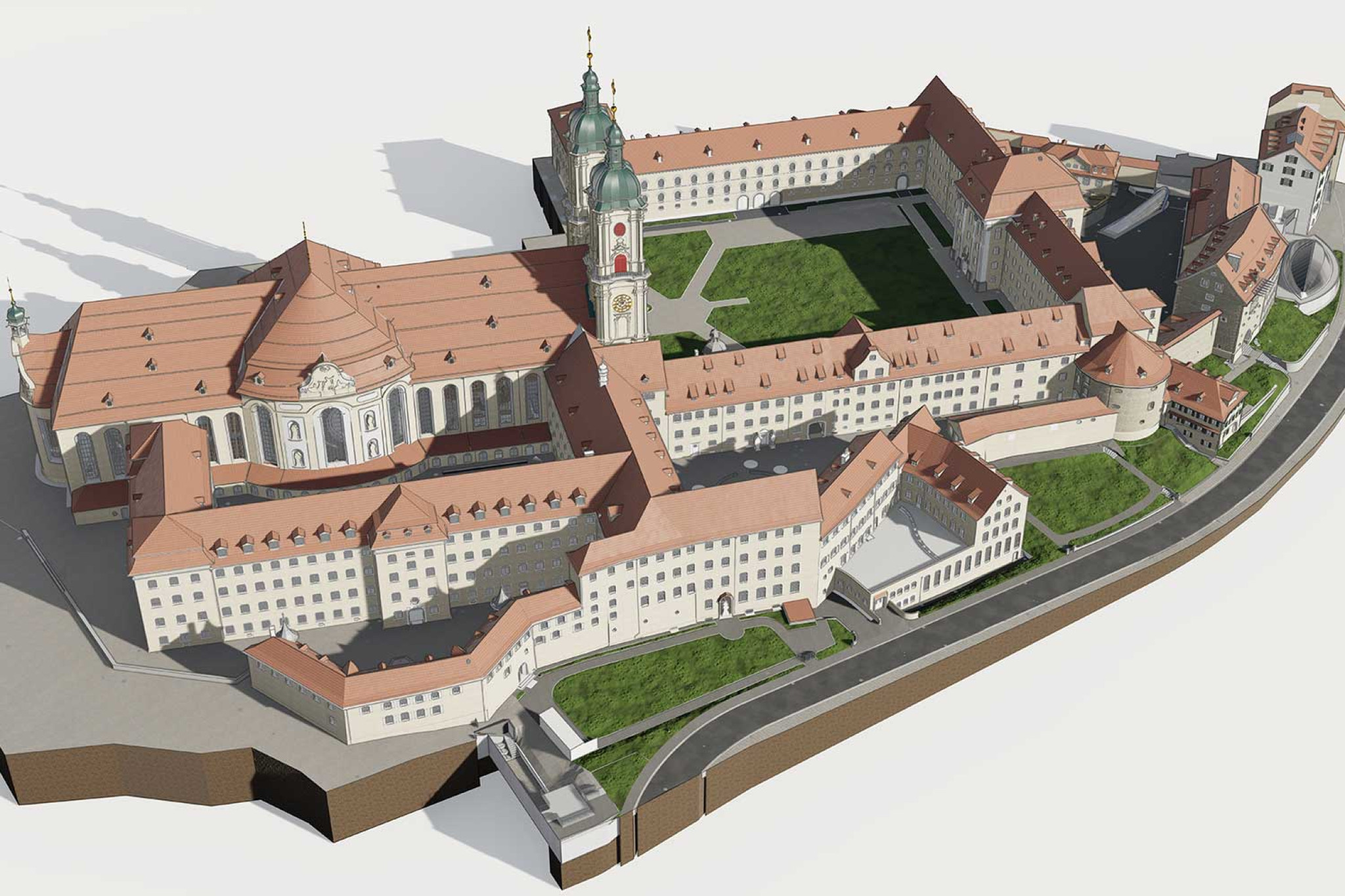

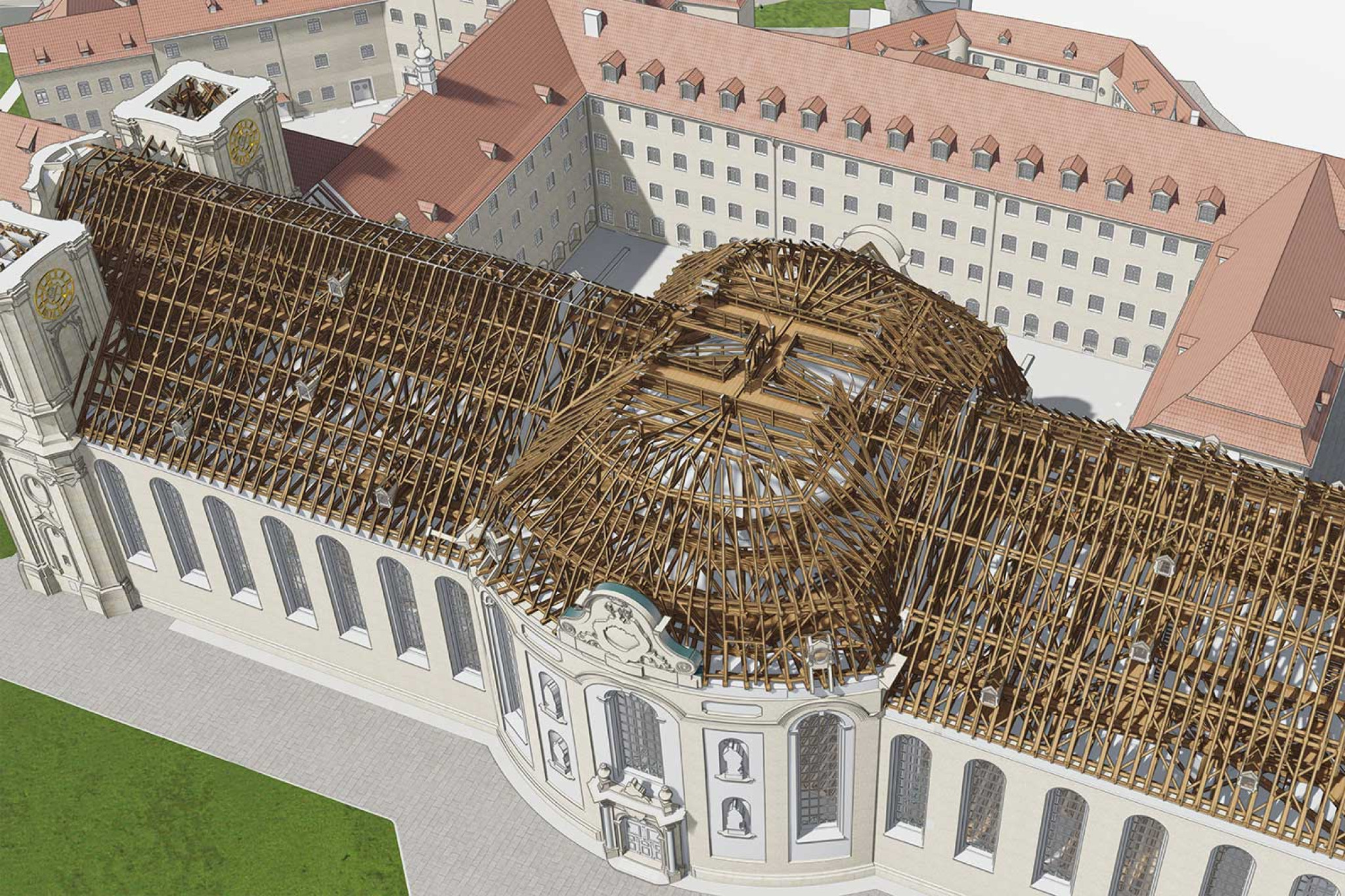

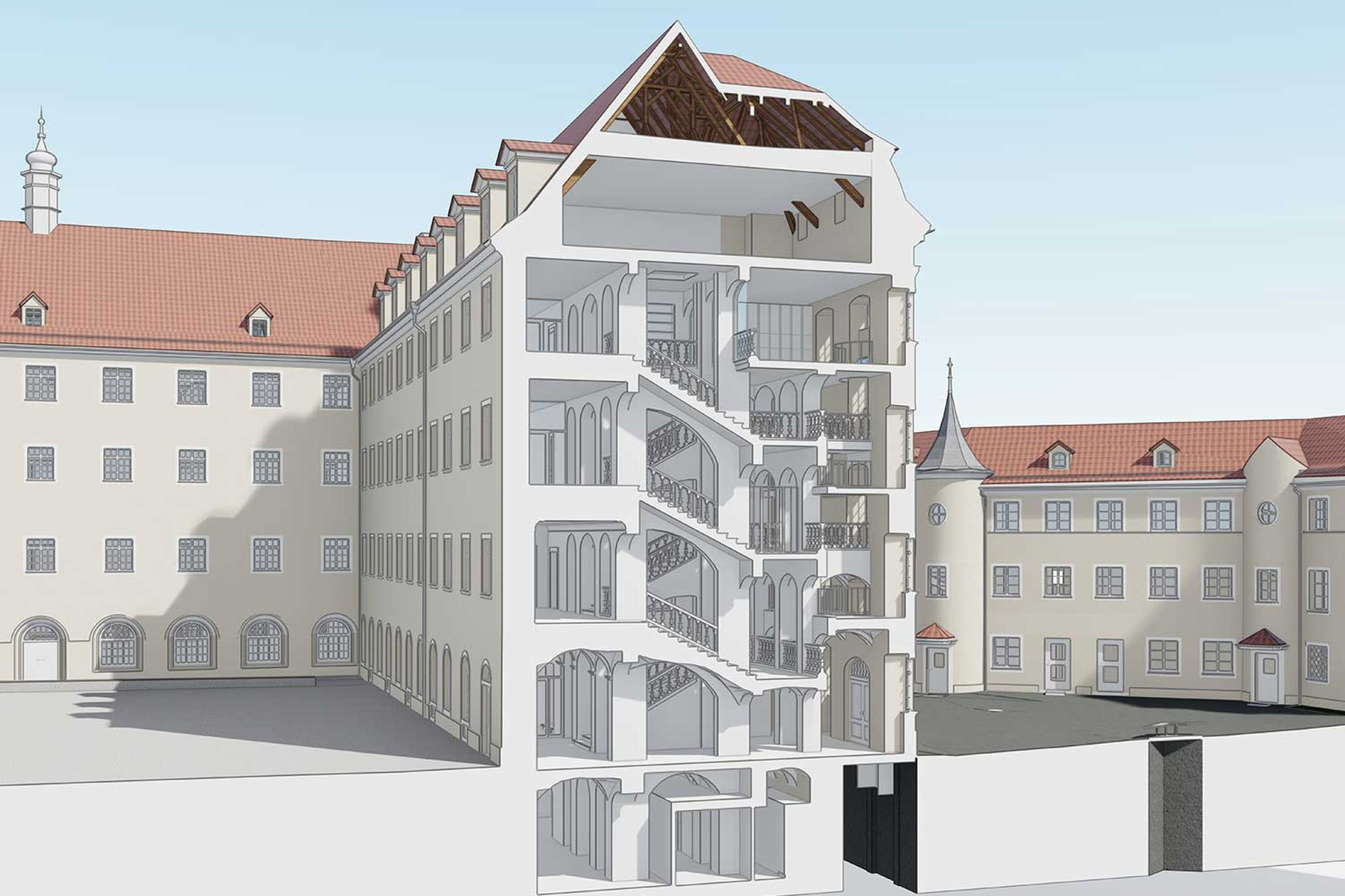

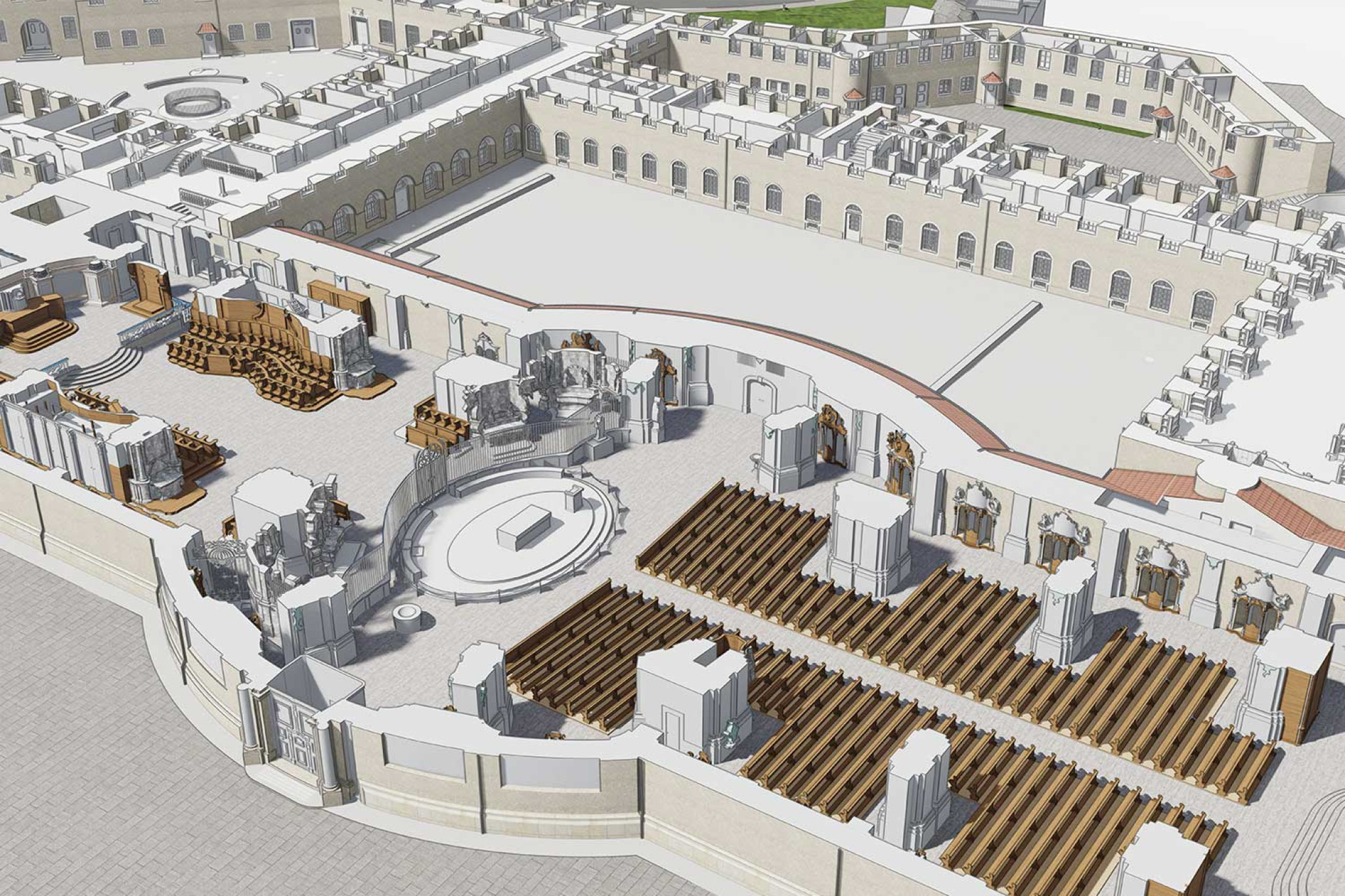

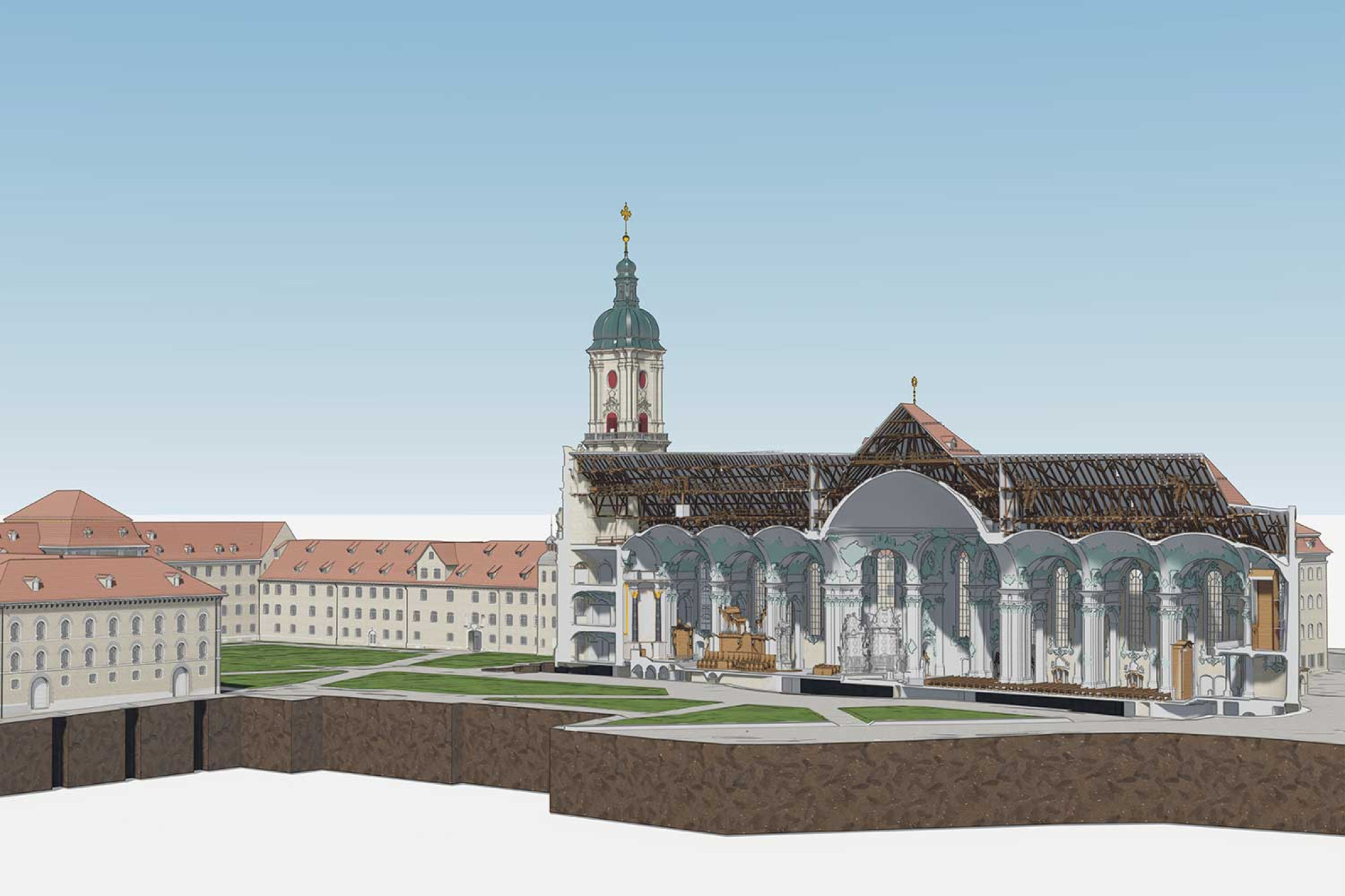

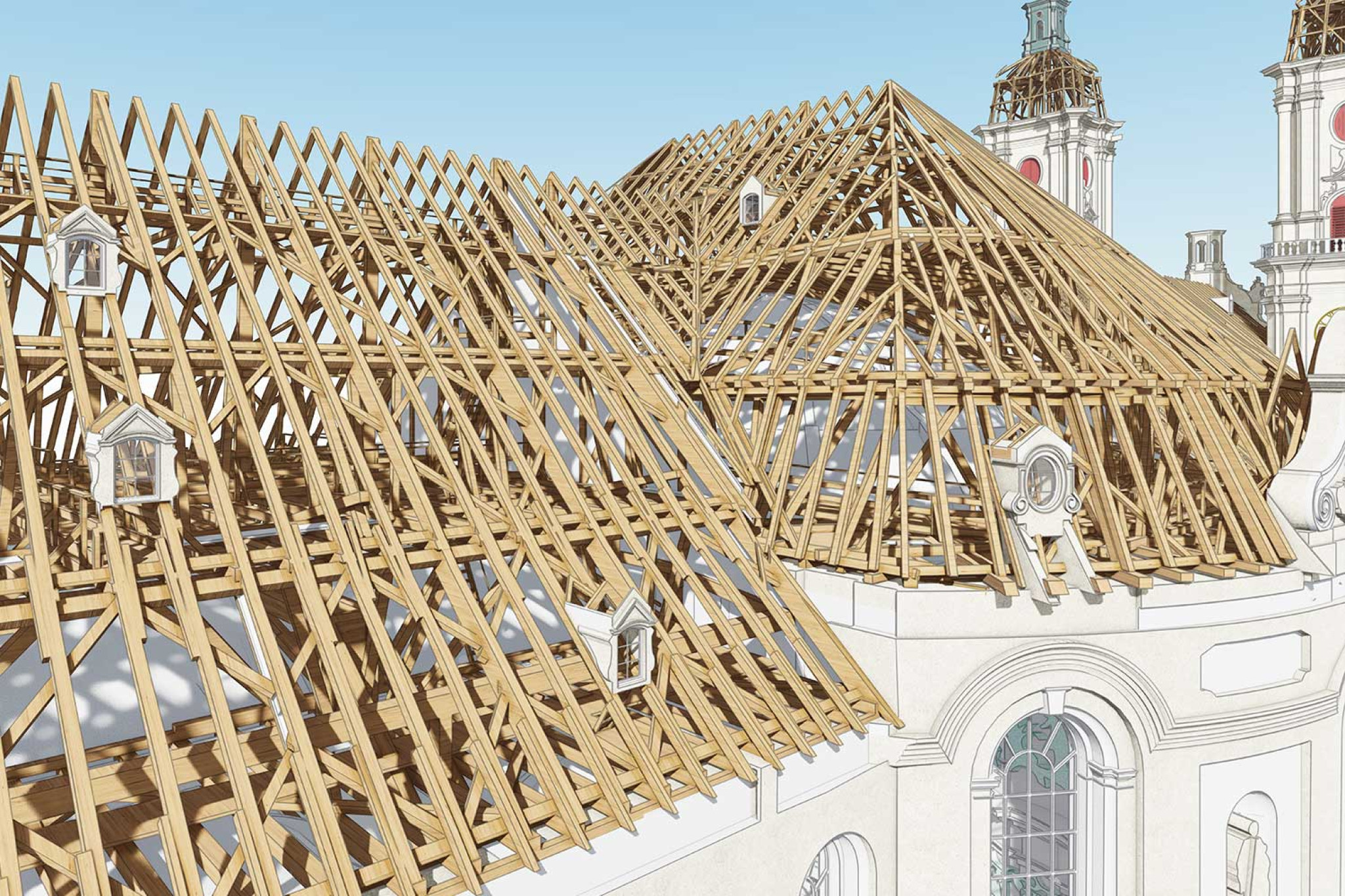

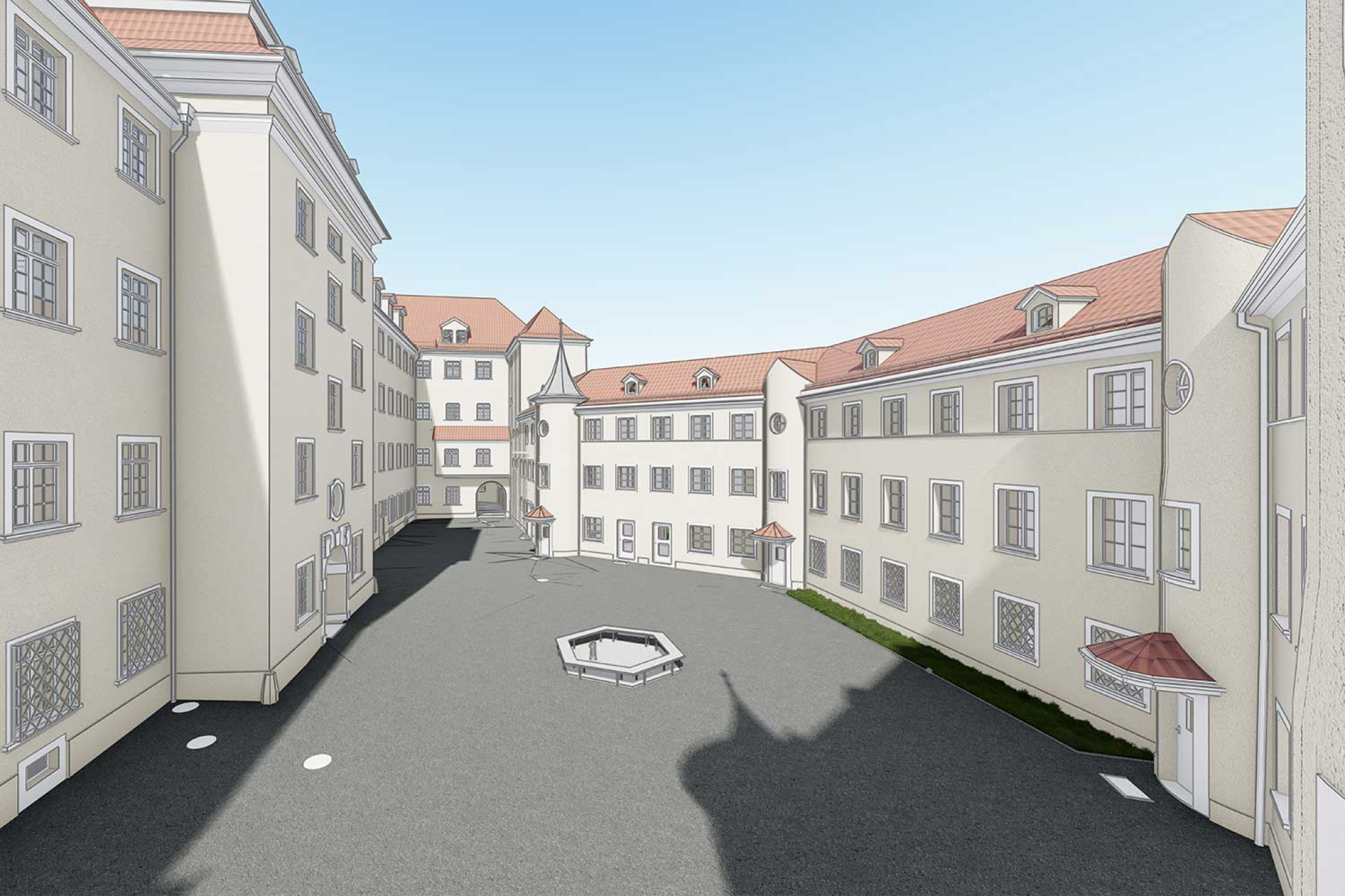

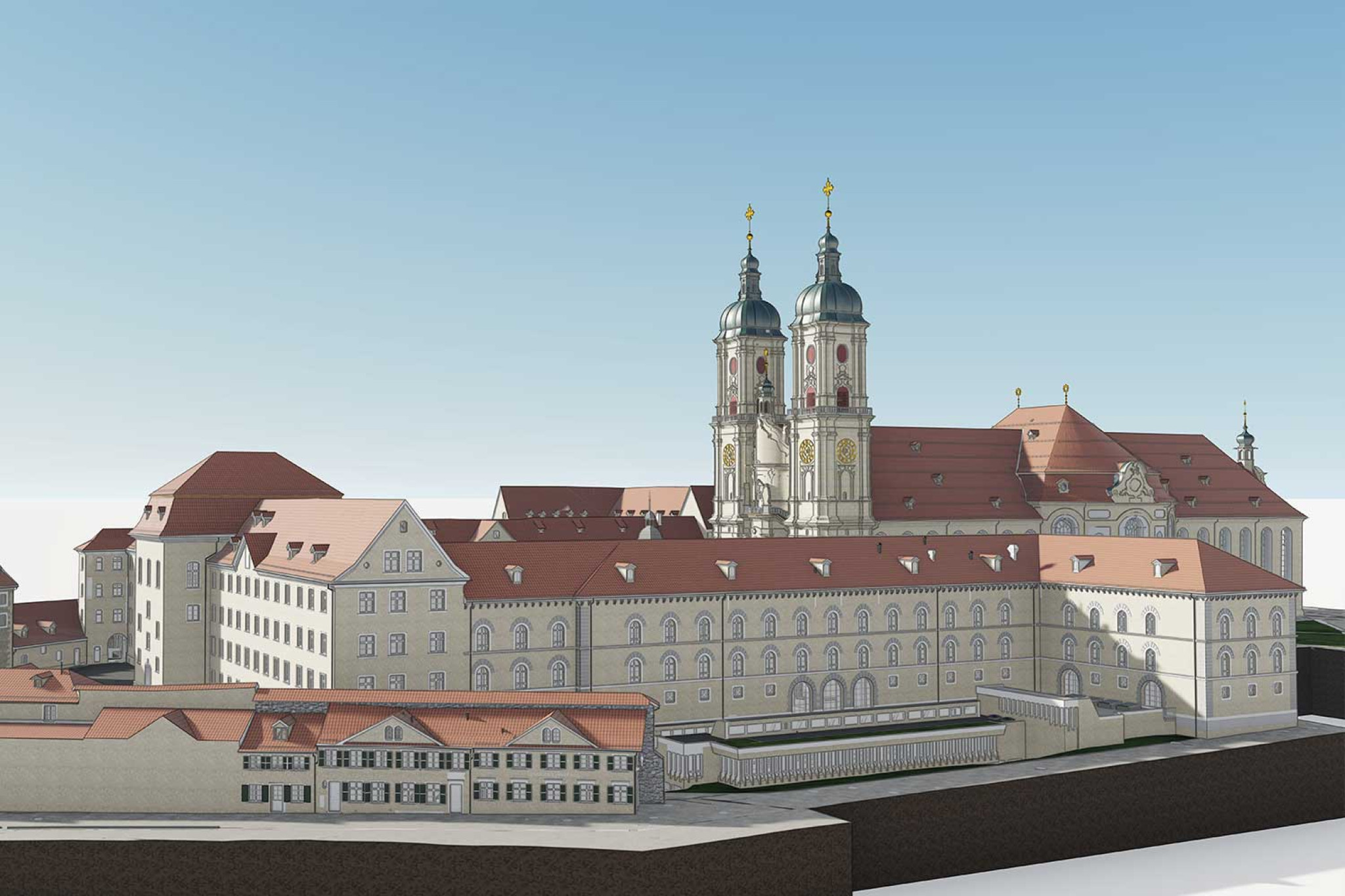

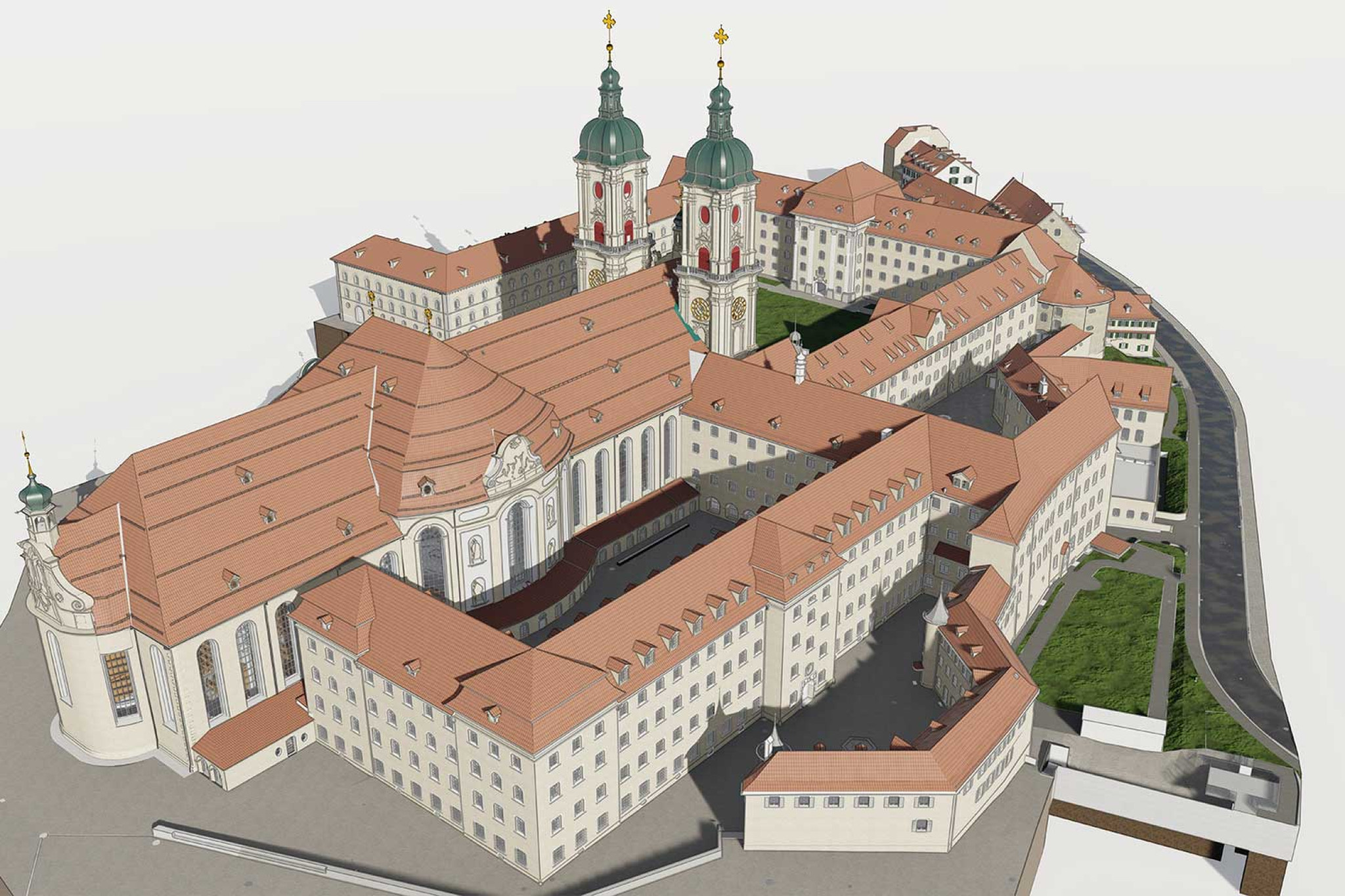

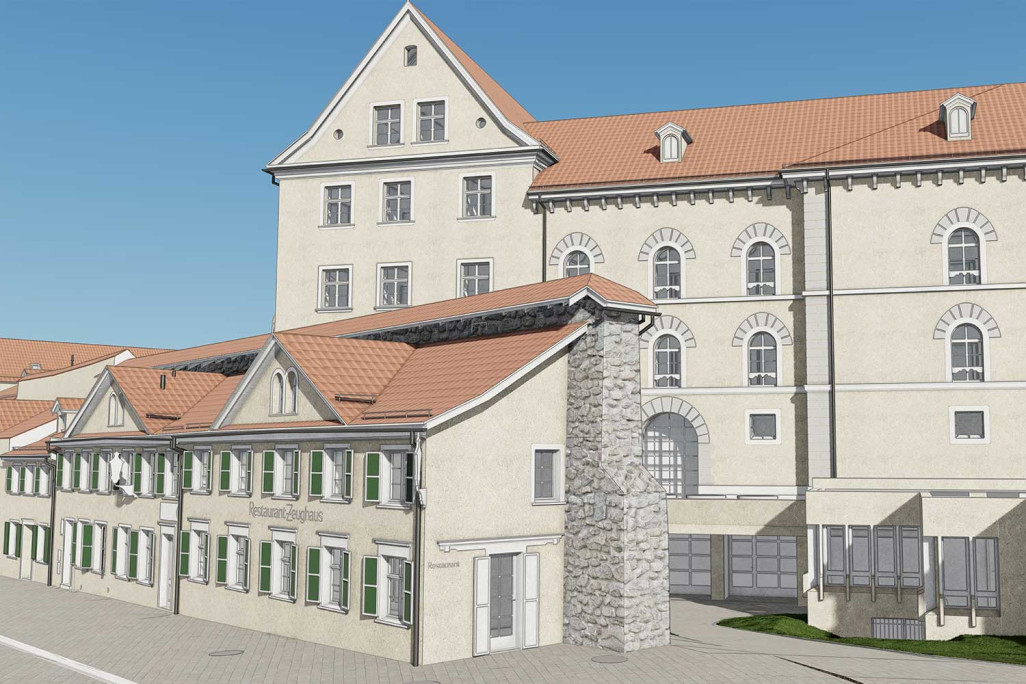

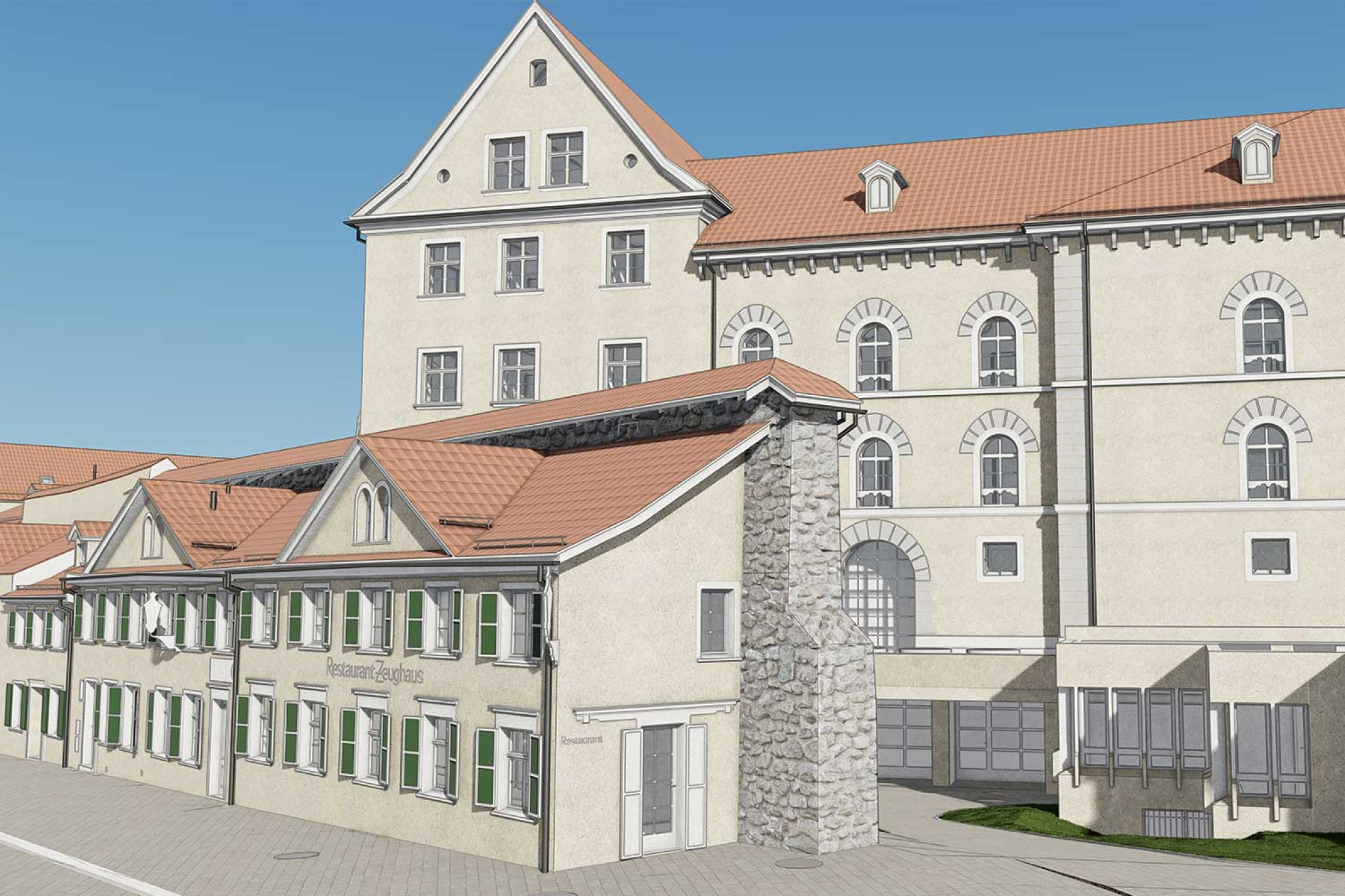

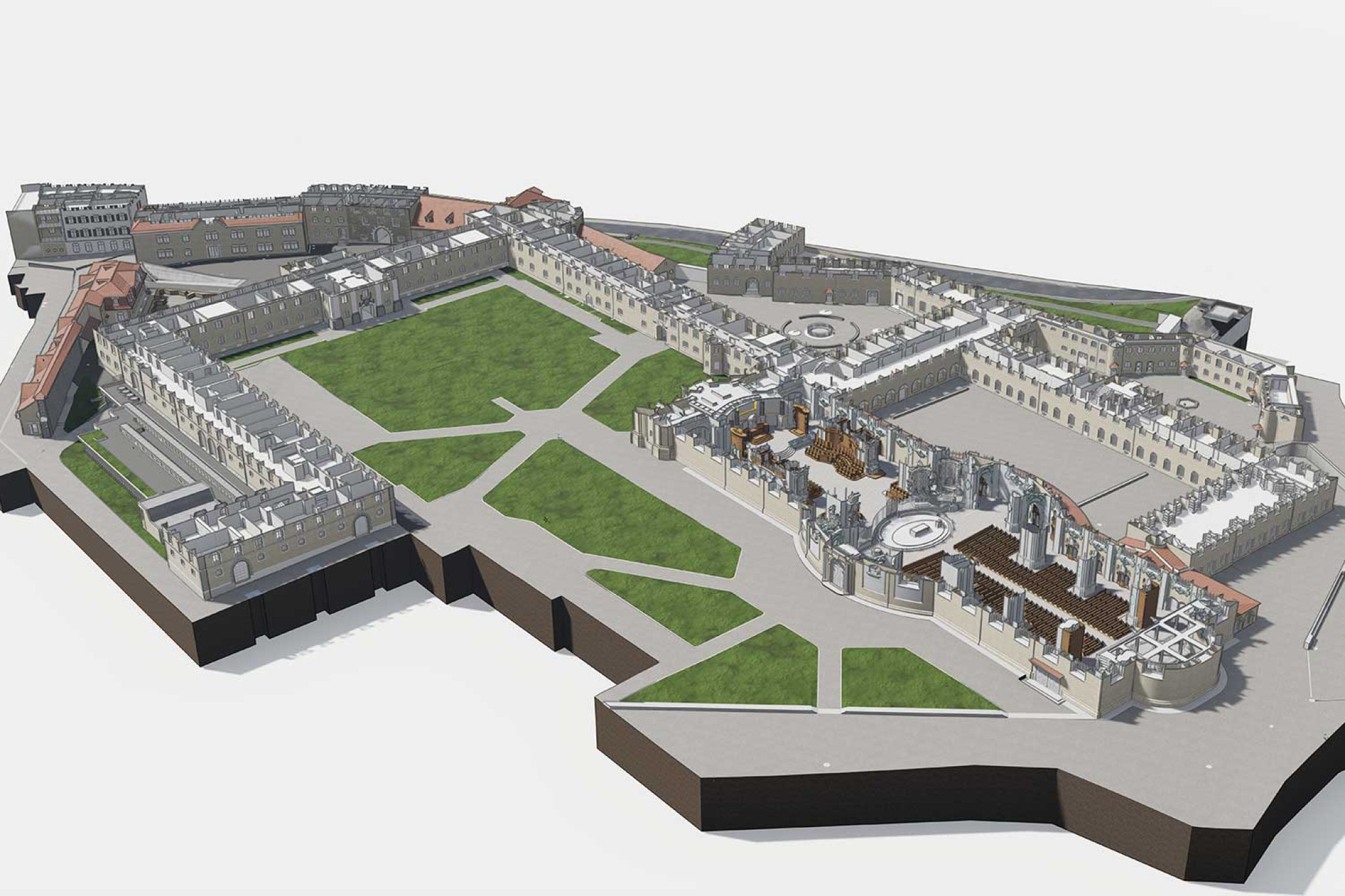

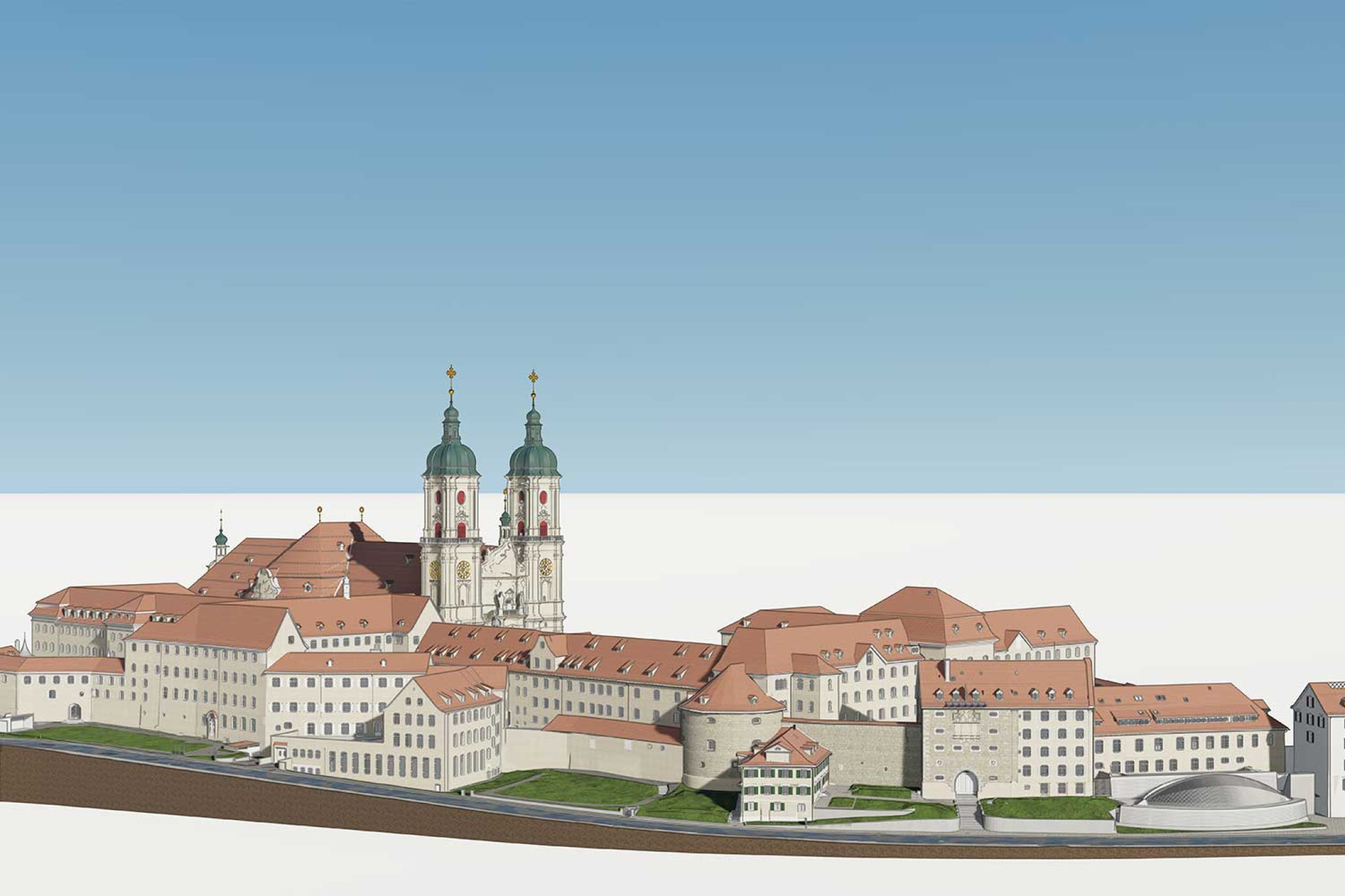

Chaque relevé donne lieu à la création de plusieurs livrables : nuages de points 3D, plans d'ensemble, coupes et sections, modèles des combles, modèles des façades ainsi que des modèles 3D complets. Les modèles sont créés dans ArchiCAD et livrés aux formats IFC, BIMx, DWG et PDF. Ce choix de formats ouverts permet un traitement ultérieur dans pratiquement tous les outils de planification et de gestion utilisés aujourd'hui, que ce soit dans un bureau ArchiCAD, une société de gestion immobilière ou chez des concepteurs ultérieurs.

Le traitement des données brutes et la modélisation s'effectuent en plusieurs étapes : relevé sur place par les équipes HMQ en Suisse, puis traitement des données et modélisation 3D chez HMQ ASIA, la filiale indonésienne qui compte environ 80 collaborateurs spécialisés dans le flux de travail BIM. Dans le cas de la cathédrale, ces données servent en outre de sauvegarde numérique.

Pirmin Koster, responsable des biens immobiliers du district de l'abbaye : « Nous n'avons jamais disposé d'un ensemble de plans et de données aussi détaillé pour l'ensemble de nos bâtiments. »

Réputation dans le domaine du relevé de bâtiments

Le relevé de bâtiments est l'activité principale de HMQ AG. Sur le marché suisse, l'entreprise figure parmi les principaux prestataires de ce segment, avec des références telles que la PostFinance Arena de Berne, le Grossmünster de Zurich, l'hôtel Belvedere de Grindelwald et le projet de relevé en cours dans le quartier de l'abbaye de Saint-Gall. Cette expérience est mise à profit dans chaque projet, qu'il s'agisse d'un bâtiment isolé ou d'un ensemble classé au patrimoine mondial de l'ampleur du quartier de l'abbaye. Le fait qu'un patrimoine bâti historique de cette importance soit disponible sous la forme d'un modèle précis et compatible avec le BIM n'est pas une évidence dans le secteur suisse de la topographie et de la géomatique.

Le site du patrimoine mondial en tant que contexte

Le quartier de l'abbaye de Saint-Gall, avec sa cathédrale, sa bibliothèque abbatiale et sa cour du cloître, est inscrit au patrimoine mondial de l'UNESCO depuis 1983 et compte parmi les ensembles historiques les plus importants de Suisse. Un inventaire numérique complet permet de documenter objectivement les changements, de planifier avec précision les interventions sur le patrimoine historique et de préserver à long terme les connaissances relatives à ce site. C'est précisément pour cela que HMQ fournit la méthodologie nécessaire.

Daniel Gantenbein, membre de la direction de HMQ AG : « Pour préserver les bâtiments historiques, il faut d'abord disposer d'une base numérique précise. C'est exactement ce que nous réalisons dans le quartier de l'abbaye, bâtiment par bâtiment. »

Vous êtes confronté à un bien immobilier historique pour lequel il n'existe pas de documentation numérique ? Contactez-nous, nous discuterons avec vous des avantages d'un relevé 3D dans votre cas particulier.
